簡要描述：磁力泵采用直流無刷電機為動力驅動齒輪泵工作。配置無刷電機驅動器，實現電機功能控制，具備測速、轉速可調和正反轉功能，與上位機聯接可實現智能控制，特別適合頻繁啟停的工作場合，如液體灌裝?？蛇x擇步進電機或伺服電機作驅動動力。CX-W-57系列磁力泵 (無刷電機)產品選型產品尺寸圖泵體型號電機型號L1(mm)L2(mm)壓力（b

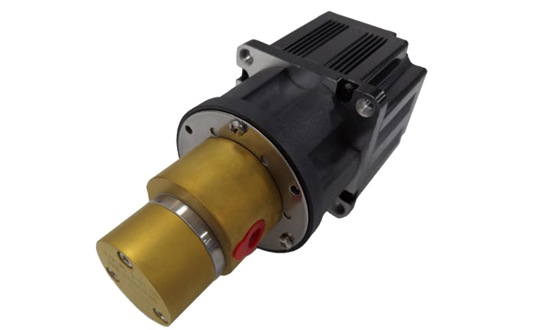

磁力泵采用直流無刷電機為動力驅動齒輪泵工作。配置無刷電機驅動器，實現電機功能控制，具備測速、轉速可調和正反轉功能，與上位機聯接可實現智能控制，特別適合頻繁啟停的工作場合，如液體灌裝?？蛇x擇步進電機或伺服電機作驅動動力。
產品尺寸圖
| 泵體型號 | 電機型號 | L1(mm) | L2(mm) | 壓力 | 重量 | 泵體材質 | 齒輪材質 | 額定電流（A） | 進出口尺寸 |
W-0.15-57 | DC24V-50W | 137.1 | 32.8 | 8 | 1.1 | 不銹鋼氮化鈦涂層 | WC | 3 | G1/8 |
W-0.3-57 | 137.1 | 32.8 | 1.1 | ||||||
W-0.6-57 | DC24V-80W | 161.3 | 36.9 | 1.4 | 5 |
| 泵頭參數 | 電機參數 | 電機接線定義 | 電機部分引線接線定義 | ||||
連續工作壓力 | 0.6MPa | 繞組方式 | 星型繞組 | 紅 | +24V | 黃色（粗） | R（U）相 |
適用粘度范圍 | 0.2-1500cps | 繞組數 | 三相 | 黑 | 0 | 綠色（粗） | S（V）相 |
適用溫度范圍 | -40℃-110℃ | 額定電壓 | 24V | 黃 | HALL A（U） | 藍色（粗） | T（W）相 |
靜態密封材質 | PTFE | 轉速范圍 | 500-4500rpm | 綠 | HALL B（U） | ||
藍 | HALL C（U） | ||||||
磁力泵在無潤滑液的場合下和強腐蝕液體中，均能正常工作。運用磁力耦合傳動的結構設計，解決了齒輪泵軸端泄漏的問題，故被稱為無泄漏齒輪泵。主要用于鑄造設備的固化劑（苯磺酸類）輸送，以及實驗室或化工生產的強堿液體的微量輸送領域。
