加油站液位計，自從1979年美國維德路特公司發明加油站液位儀以來，加油站液位儀控制臺用于替代人工檢尺進行油位、水位、油溫的測量，成為加油站進銷存管理的主要手段，進而為滿足環保要求而進行的油罐、管線動態、靜態測漏，以及聯接適用于各種不同環境檢測要求的傳感器等。

　　工作原理為磁致伸縮原理



　　測量時，電路首先在波導絲上瞬時通電，產生一個電脈沖，這個電脈沖會在波導絲周圍產生一個環形磁場，該磁場與浮球內磁鐵的磁場相作用，會在波導絲上產生一個小的扭曲變形，這個變形沿著波導絲向絲的兩段移動，當移動到信號拾取線圈時，由于磁致伸縮效應，會向外發出一個微弱的變化磁場，拾取線圈就可以檢測到這個變化磁場。由于扭曲變形是一個恒定速度沿波導絲移動，因此，從發出驅動電脈沖開始，至拾取到變化磁場結束所經歷的時間長短，表示了浮球距離拾取線圈的位置，也反映了液位的高低，從而實現了對液位的精確計量。



　　主要組成部分



　　加油站液位儀作為一個系統，一般由以下幾部分組成：磁致伸縮探桿、系統控制臺、遠程數據中心、客戶端網絡端應用軟件等組成。其中磁致伸縮探桿與系統控制臺作為加油站液位儀最核心的部分，是加油站液位儀系統的產品性能及技術參數的關鍵。

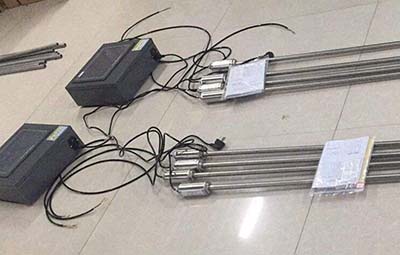

　　磁致伸縮探桿是根據磁致伸縮測量原理一種磁致伸縮液位探棒，其特征在于：它包括測棒桿體)、位于測棒桿體后部的電子倉，依次套裝在測棒桿體上的帶有磁性材料環的液面浮子和界面浮子，測棒桿體內裝有用于進行電/機能量轉換的波導絲和溫度傳感器，電子倉內裝有電子測量傳感器。本實用新型可以應用在多液面測量場合。它按照防爆本安設計要求設計，并具有精度高、重復性好、安裝方便、非接觸式測量，環境適應性強的特點。它可廣泛應用于石油、化工、水電、制藥、食品、飲料等行業，對各種液罐的液位計量。



　　系統控制臺從磁致伸縮探桿發出的測量數據進行分析得出結果，并在操作頁面顯示水位、油位、溫度高低，具有油位高低位報警、水位高低位報警、油溫高低位報警功能。同時將分析數據通過網絡端口上傳至遠程數據中心以便儲存、分析查看?？刂婆_(tái)同時具有動靜態漏及自動/人工卸油功能。
