電容式電磁流量計是一種相對新型且仍在發展的電磁流量計,可以測量低電導率流體、泥漿混入型流體、附著型流體等使用傳統電極式電磁流量計難以測量的流體,拓展了電磁流量計的適用范圍,是近年來在電磁流量計研究領域的一個重要方向。

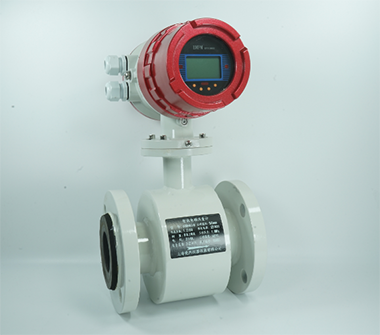

電容式電磁流量計

    原理

    電容式電磁流量計就是的把電極埋入襯里內，使被測流體與電極不接觸。這樣，能從根本上解決電極腐蝕、污染、液體泄漏問題。這樣的傳感器，其流量信號是通過電極與襯里形成的電容糯合傳輸?shù)睫D(zhuǎn)換器。

    特點

    電容式電磁流量計的特點是采用大面積點擊，電極與被檢測流體間有絕緣襯里隔離，或者直接采用絕緣測量管，如陶瓷管、PVC管等，而點擊則置于測量管的外表或者嵌入測量管內，與被測流體通過絕緣襯里或絕緣測量管形成檢測電容，通過此電容來耦合電磁感應產生的流量信號。由于采用了電容耦合的方式來檢出被測信號，從根本上解決了電極表面附著、腐蝕、摩擦等問題，對低電導率流體、泥漿混入型流體、附著型流體等使用電極式電磁流量計難以測量的流體類型可以實現可靠的檢測。

    優點

    傳統的電極式電磁量計對所測的流體的電導率有低限要求，對摩擦、粘附效應敏感，難以對付低電導率的流體、泥漿混入型流體、附著型流體等進行測量，大大限制了電磁流量計的使用范圍。為了拓展電磁流量計的使用范圍，更好的發揮其優點，電容式電磁流量計是一個比較好的解決方案，也是近年來電磁流量計領域的一個比較重要的研究方向。

    電容式電磁流量計是一種廣泛使用的流量計，具有結構簡單、測量范圍大、測量精度高、使用可靠、維護方便、壽命長等優點。

    應用

    適合于泥漿混入型液體。被測流體中含有泥漿時，電極式流量計由于電極與流體接觸，流動的泥漿將會沖擊電極，加之電解作用，會產生雜波，從而改變勵磁電流的頻率，要從根本上改善和抑制接觸液體產生的雜波是困難的。而電容式的電磁流量計由于電極不接觸流體，所以能從根本上解決電位變化引起的雜波，達到穩定測量的目的。

    適于低導電性流體。電容式電磁流量計由于利用靜電電容檢測電動勢，信號源具有極高的阻抗。設置了具有高輸入阻抗的前置放大器，為此，信號衰減被控制到了最小限度。其結果，即使對阻抗高的低導電性流體，也可穩定測量。電極式電磁流量計被測流體導電率下限值在3～5μs/cm,而無電極式電磁流量計最小可測定0.01μs/cm的流體。

    適于附著性流體。在測定附著性流體時，電極式電磁流量計的電極表面容易附著物質，使輸出出現偏差而不穩定，特別使絕緣附著物質會影響測定的精度。另外，電極式電磁流量計在附著性物質的導電率很高時，會產生電動勢短路現象，同樣也會使輸出電流降低，影響測量精度。而電容式的電磁流量計絕緣性附著物不影響流體與信號電極之間的靜電電容，可穩定精確測量。
