產品介紹

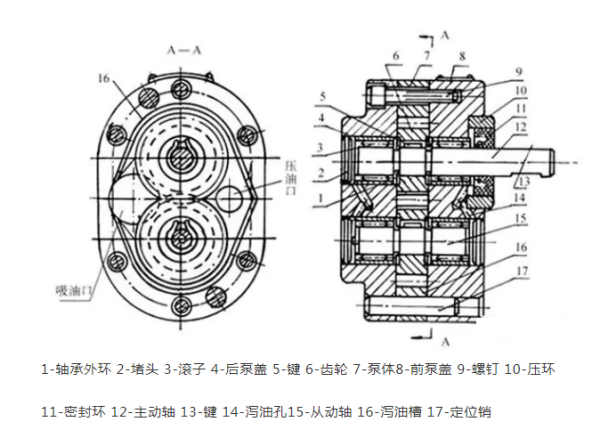

定量齒輪泵是專門定量計量介質流量的流量計，主要由齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高，廣泛用于點膠機設備，聚氨酯設備，熱熔膠設備，紡絲計量設備，食品灌裝設備等行業。

定量齒輪泵

定量齒輪泵的工作原理

定量齒輪泵的工作原理，定量齒輪泵是通過一對相互嚙合的齒輪，其中一個是主動齒輪，另外一個是被動齒輪，由主動齒輪帶動嚙合旋轉。齒輪于泵的殼體直接留有較小的間隙。當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與殼體之間被齒輪推動前進，送到排液腔，在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口，因?yàn)槎魁X輪泵的加工精度要求非常高，不論是齒輪的齒面精度，還是齒輪和殼體，齒輪和齒頂?shù)呐浜暇榷家蠓浅８?，因此定量齒輪泵的但轉排量是一定的，換言之，齒輪每旋轉一圈，排出的液體的體積是一定的，因此隨著調整定量齒輪泵的轉速，定量齒輪泵就能夠排出相應數量的液體，通過測算定量齒輪泵的轉速，從而得到定量齒輪泵的流量。

定量齒輪泵的選型技巧

定量齒輪泵進行選型是，需要跟產品方提供介質、排量、粘度、壓力、溫度，以及需要實現什么功能？是否需要配安裝板？配伺服電機變頻器？現場是否有PLC？如果有特殊要求，需提前跟產品方商議是否能定制，最后才能確定定量齒輪泵的選型。

定量齒輪泵的安裝要求

定量齒輪泵適用于輸送介質粘性比較高.中低壓.中小流量.有一定計量要求的注入泵，安裝時將泵加以螺栓固定，不得有松動現象，以免發生強烈震動，對本機造成精度影響，泵的轉向嚴格按泵體表面所指示的轉向，核對電動機的電源是否符合轉向要求，管口按轉向要求，與轉向同方向的一側為出口，嚴謹接反管路，管口固緊，不要有空氣進入吸入口，否則會有大氣壓進入泵腔，產生強氣蝕現象以及氣泡，影響計量精度，安裝開機調試前，應將入口注入液料，禁止空機運轉，工作過程中注意出口壓力表，不要使泵腔壓力超過額定的壓力 0.8MPa，過載壓力將會破壞端面補償力，導致計量精度下降。液料中不應有機械性雜質，泵的吸入口應設置過濾器，出口管道不準許使用閥門調節計量泵的流量要求，如特殊要求，可購買我公司生產的流量調節閥。計量泵盡量安裝在靠近料槽處，由于泵的吸程有限，安裝應使泵低于液料槽至少 30cm，對于有雜質的液料，吸入管口應安裝過濾器外，還應離開液料槽底面 10cm，以避免雜質進入泵腔，堵塞出口管路，造成巨大壓力，破壞整個泵的質量，吸入管應選擇硬質管路，防止較大吸力將管路吸扁，造成排腔流量不均勻或無壓力，初次啟動，將泵按正確的轉向低速啟動。
