測量化工液體的流量選用什么流量計：化工液體具有較強的腐蝕性，因此化工液體流量的測量對流量計的要求更高，除了基本的測量要求，還有抗腐蝕性要求。

化工液體屬于導電的液體，因?yàn)榭梢赃x用電磁流量計來輔助完成計算化工液體的總流量以及灌裝環節的定量控制。

下面小編就介紹一下化工液體流量計的工作原理、選型技巧、安裝要求等等，采購熱線：189-3076-6208。

化工液體流量計的組成部分

電磁流量計由傳感器、轉換器、電纜連接線三部分組成，缺一不可。

如電纜連接線很短，安裝在流量計殼體內，傳感器與轉換器組成一體型流量計。

如傳感器與轉換器分開獨立安裝，則稱分體型電磁流量計。

切記電纜連接線也是電磁流量計的重要組成部分。

化工液體流量計的特點

測量管內無阻尼結構(空管)

壓損小，可測量固液二相介質的體積流量

——對比儀表:機械式流量計(渦輪)，差壓式流量計(孔板)

測量體積流量與被測介質諸多物理量無關

如被測介質的溫度、壓力、密度、粘度、電導率(必須大于一定值)參數變化，不必進行修正和補償

——對比儀表:轉子流量計

量程比寬

量程比寬(1:100)，且輸出信號與被測介質體積流量成線性關系

——對比儀表:轉子流量計(1:10)

對流量測量管前后直管段要求低

前置直管段L1>5D，后置直管段L2>2D(D為測量管直徑)

化工液體流量計十種不同分類形式

• 按傳感器和轉換器安裝位置劃分:一體型、分體型和墻掛型，盤裝型；

• 按傳感器結構劃分:管道式和插入式；

• 按有無法蘭劃分:法蘭式和夾持式；

• 按防護等級劃分:防噴淋型和潛水型；

• 按使用與防爆區域劃分:防爆型和非防爆型；

• 按傳感器承壓能力劃分:普通型和高壓型；

• 按傳感器有無電極劃分:電極型和電容型；

• 按轉換器電路型式劃分:模擬電路型和智能型；

• 按電源和輸出線傳輸線數量劃分:二線制和四線制；

• 按電源供給類別劃分:交流供電、直流供電和電池供電型式。

化工液體流量計的工作原理

基本原理（如下圖所示）基于法拉第電磁感應定律:E=K*B*D*V,其中E是感應電動勢;K是儀表常數;B是磁感應強度;D是測量管直徑;V是平均流速。

由基本原理引申三個重要概念

只能測量導電介質

電導率限制條件6≥1-5uS/cm(水>20uS/cm)

(低電導率>0.05uS/cm使用專用儀表)

不能測量非導電介質，如氣體，油類，如介質含有大量氣體，產生測量嚴重波動。

必須存在磁場

勵磁電流流經測量管上下勵磁線圈產生磁場。勵磁線圈斷路，流量計不工作，勵磁電流穩定性直接影響儀表測量。

測量管必須為非導磁材料，保證磁場穿過導管

(測量管應采用不銹鋼材質)。

實際測量值為流體流速

電磁流量計實際測量介質的流速(它是速度式流量計)。

化工液體流量計的選型技巧

必須參數:

最基本參數:工藝管徑和流量范圍；

環境工況條件:防護等級、防爆要求、電源電壓、工藝管道材質；

被測介質的理化性能:電導率、溫度、壓力、含氣泡，固體顆粒成分、腐蝕性--決定電極材料，型式、襯里材料。

有助更精確選型的參數:

對儀表結構要求——一體、分體選擇、分體型應提供電纜長度需求；

對儀表精度要求——確定使用轉換器規格；

對儀表輸出信號、顯示內容、通訊接口及可操作性的要求——決定轉換器型號。

選型原則:

保證滿足測量現場的工況條件；

達到儀表使用的精度與功能要求；

力求價格便宜適中。

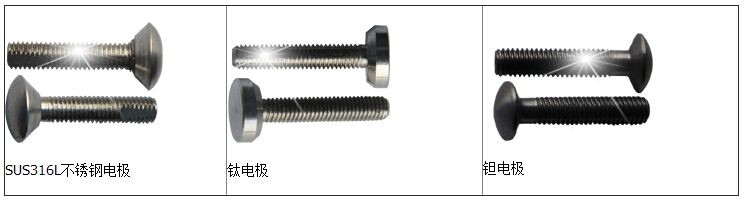

化工液體流量計電極的選擇

1、電極材料：不銹鋼

耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。

2、電極材料：哈氏合金B(yǎng)

耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐化工液體、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。

3、電極材料：哈氏合金C

耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與化工液體的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕

4、電極材料：鈦

耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙化工液體)、有機酸、堿的腐蝕。不耐較純的還原性酸(如化工液體、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc++、Cu++)時，則腐蝕大為降低。

5、電極材料：鉭

耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙化工液體、堿外，幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和l
50℃以下的化工液體)的腐蝕。在堿中刁;耐蝕。

6、電極材料：鉑/鈦合金

耐蝕及耐磨性能：幾乎能耐一切化學介質，但不適用于王水和銨鹽。

7、電極材料：不銹鋼涂覆碳化鎢

耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。

備注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

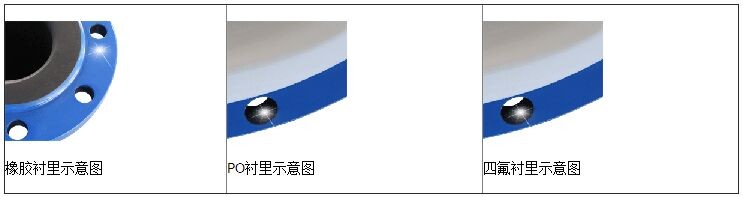

化工液體流量計襯里的選擇

1、聚四氟乙烯(F4)：

a、主要性能：是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、化工液體、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

b、最高介質溫度：

一體型：70℃

分離型：100℃ 150℃ (需特殊訂貨)

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

2、聚全氟乙丙烯(F46)：

a、主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。

b、最高介質溫度：

一體型：70℃

分離型：100℃ 150℃ (需特殊訂貨)

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

3、聚氟合乙烯(Fs)：

a、主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。

b、最高介質溫度：

一體型：70℃

分離型：80℃

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

4、聚氯丁橡膠：

a、主要性能：有極好的彈性，高度的扯斷力，耐磨性能好。耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

b、最高介質溫度：

一體型：70℃

分離型：80℃ 120℃ (需特殊訂貨)

c、適用范圍：水、污水、弱磨損性的泥漿礦漿。

5、聚氨酯橡膠：

a、主要性能：耐磨性能極強。耐腐蝕性能較差。

b、最高介質溫度：

一體型：70℃

分離型：80℃

c、適用范圍：中性強磨損的礦漿、煤漿、泥漿。

化工液體流量計安裝調試要求

(一)傳感器上箭頭方向必須與實際流量方向一致，如反向安裝，轉換器菜單中流動方向一項必須更正。

(二)必須保證滿管測量狀態

(三)前后直管段的要求，注意前后直管段從電極處開始計算。

化工液體流量計的安裝要求無干擾：

1、傳感器必須良好的接地：給信號源參考零電位，使被測介質與大地相連通，安全性要求(如雷擊)，抗外界干擾。注：轉換器部分已通過電纜線接地，無須再行接地，以免因電位不同而引入干擾；

2、避免外界磁場干擾；

3、避免劇烈振動；

4.法蘭面差距小于0.5mm。

以上就是化工液體流量計產品方面的介紹，如果您不知道如何選型或者有其他方面的疑問，歡迎在線給我們留言。
