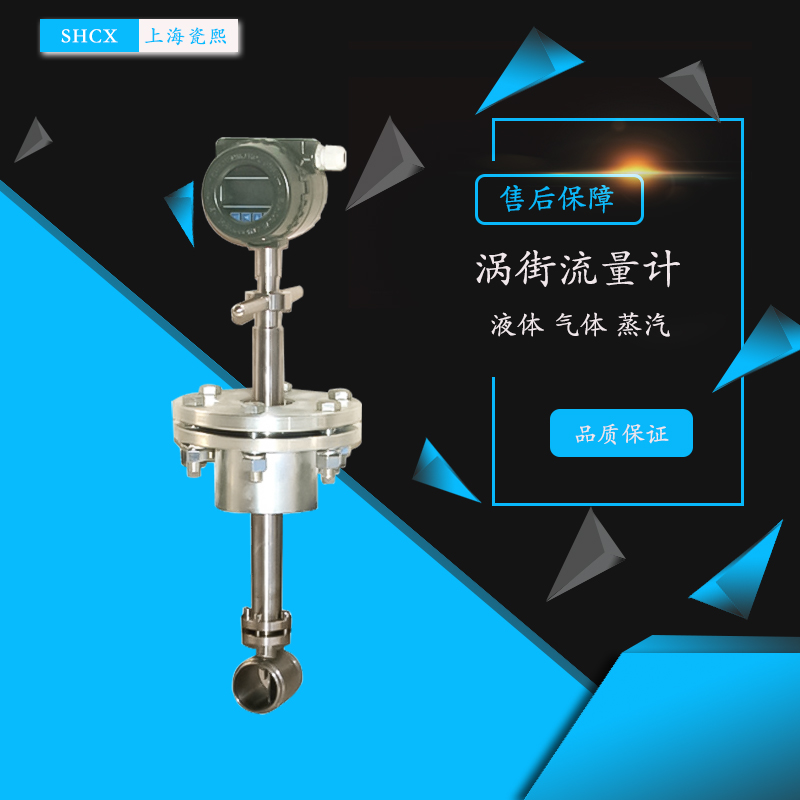

法蘭式渦街流量計指的是法蘭盤連接方式的渦街流量計，主要用于工業管道大口徑、大管道介質流體的流量測量(如氣體、液體、蒸氣等多種介質)。

溫壓補償可以分為內部溫壓補償和分體式溫壓補償，內部溫壓補償指的是溫壓補償一體化，溫度，壓力信號整合到渦街表頭上，一體顯示；分體式溫壓補償指的是溫度計和壓力傳感器單獨安裝在管道上，由二次儀表顯示即可。

法蘭式渦街流量計主要特點

高可靠性：傳感器安裝在三角擋體的外部，不存在取壓孔堵塞的現象，內部無運動部件，無機械部件維修，現場免維護。

模塊化設計：轉換器采用高性能微功耗工業級的十六位MCU作為主芯片，先進的SMD表面貼裝工藝生產，及可靠的EMC技術設計，模塊化設計，外部幾平看不見電阻電容等分立器件。

豐富的信息顯示：采用專門為本表設計的LCD液晶顯示屏，高亮度背景光設計，可清晰地顯示瞬時流量和累積流量等測量數據，并可選擇顯示輸出電流、流速、流量百分比等信息，三個按鍵可編程操作，非常方便地設置儀表的各種參數，并可通過LCD清晰顯示各種參數的設置值，還有上下限報警信息。

法蘭式渦街流量計產品參數

測量介質：液體、氣體、蒸汽

測量精度：液體：+1.0%，氣體：±1.5%;測量口徑：DN15-DN500，量程比：20：1

溫度范圍：-50~+300°C環境溫度：-25~+55°℃

連接方式：加持式(LU411)、法蘭式(LU412)結構形式：一體型、分離型

數據保護：數據存儲在E2PROM內，可長期斷申保存現場顯示：液晶帶背光顯示

防爆等級：ExiaⅡCT6(本安)、ExdⅡCT6(隔爆)防護等級：IP65

抗震性能：加速度1g(9.8m/s)

輸入輸出：24VDC/二線制4~20mA/HART

法蘭式渦街流量計工作原理

法蘭式渦街流量計以卡爾曼渦街理論為基礎，當流體經過非線性型的三角擋體時，在擋體的兩側產生交替的漩渦信號在擋體的后面安裝有檢測漩渦信號的傳感器，該傳感器采用壓電晶體作為敏感檢測元件，檢測該漩渦信號，用配套的模擬電路和數字電路將該信號轉換為與流量成比例輸出的電流信號或脈沖信號，現場液晶顯示瞬時流量和累計流量。

法蘭式渦街流量計選型技巧

計算流量范圍

• 測量液體：直接查看用戶提供的流量范圍是否在流量計的可測量范圍內。

• 測量氣體：將氣體的標準體積(Nm3/h)換算成工況體積流量，看是否在流量計的可測量范圍內。

• 測量蒸汽：認真分析介質溫度和壓力，確定蒸汽的工作狀態屬于飽和蒸汽還是過熱蒸汽，根據溫度和壓力，計算出蒸汽的密度，將用戶提供的質量流量(T/h)換算成工況下的體積流量，看是否在流量計的可測量范圍內。

1. 初步確定口徑，看是否需要縮/擴徑(可能需要縮徑);

2. 確定最大流量下的壓力損失，看是否能滿足用戶的要求(可能需要縮徑);

3. 確定表體的最佳直徑;

4. 根據介質溫度的高低或現場讀數的方便性，選擇一體型或分離型連接;

5. 根據介質溫度選擇傳感器的類型;

6. 根據用戶的適用場合確定是否需要法蘭式;

7. 配置合適溫度、壓力變送器、流量積算儀，選型完畢。

法蘭式渦街流量計安裝要求

• 直管段：必須有足夠長的直管段，(至少10D，后5D)，流動分布應盡可能不受擾動。

• 保證儀表內徑與管道內徑一致，密封墊片的內沿要和管道內沿齊平。

• 選擇合適的安裝位置：流量計的放置方向，見高溫介質和低溫介質見安裝圖。溫度和壓力變速器的位置選擇，帶溫度、壓力補償;a=(3~5D).b=(4~8D)，壓力變送器可以選擇安裝在渦街的上游，但溫度傳感器一般放置在流量計的下游。

• 調節閥：流量調節閥要安裝到流量計的下游，調節閥和流量計之間要有足夠的直管段。

以上就是《法蘭式渦街流量計》產品方面的介紹，如果您不知道如何選型或者有其他方面的疑問，歡迎在線給我們留言。
