電磁流量計按照供電方式可以分為直流供電、交流供電和電池供電，電池供電是在現場沒有外接電源，或者現場出于安全的思索的情況下做成電池供電的，可以現場閃現瞬時流量和累積流量。

下面小編就介紹一下電池供電電磁流量計的工作原理、選型技巧、安裝要求等等，采購熱線：189-3076-6208。

電池供電電磁流量計的組成部分

電磁流量計由傳感器、轉換器、電纜連接線三部分組成，缺一不可。

如電纜連接線很短，安裝在流量計殼體內，傳感器與轉換器組成一體型流量計。

如傳感器與轉換器分開獨立安裝，則稱分體型電磁流量計。

切記電纜連接線也是電磁流量計的重要組成部分。

電池供電電磁流量計的特點

測量管內無阻尼結構(空管)

壓損小，可測量固液二相介質的體積流量

——對比儀表:機械式流量計(渦輪)，差壓式流量計(孔板)

測量體積流量與被測介質諸多物理量無關

如被測介質的溫度、壓力、密度、粘度、電導率(必須大于一定值)參數變化，不必進行修正和補償

——對比儀表:轉子流量計

量程比寬

量程比寬(1:100)，且輸出信號與被測介質體積流量成線性關系

——對比儀表:轉子流量計(1:10)

對流量測量管前后直管段要求低

前置直管段L1>5D，后置直管段L2>2D(D為測量管直徑)

電池供電電磁流量計十種不同分類形式

• 按傳感器和轉換器安裝位置劃分:一體型、分體型和墻掛型，盤裝型；

• 按傳感器結構劃分:管道式和插入式；

• 按有無法蘭劃分:法蘭式和夾持式；

• 按防護等級劃分:防噴淋型和潛水型；

• 按使用與防爆區域劃分:防爆型和非防爆型；

• 按傳感器承壓能力劃分:普通型和高壓型；

• 按傳感器有無電極劃分:電極型和電容型；

• 按轉換器電路型式劃分:模擬電路型和智能型；

• 按電源和輸出線傳輸線數量劃分:二線制和四線制；

• 按電源供給類別劃分:交流供電、直流供電和電池供電型式。

電池供電電磁流量計的工作原理

基本原理（如下圖所示）基于法拉第電磁感應定律:E=K*B*D*V,其中E是感應電動勢;K是儀表常數;B是磁感應強度;D是測量管直徑;V是平均流速。

由基本原理引申三個重要概念

只能測量導電介質

電導率限制條件6≥1-5uS/cm(水>20uS/cm)

(低電導率>0.05uS/cm使用專用儀表)

不能測量非導電介質，如氣體，油類，如介質含有大量氣體，產生測量嚴重波動。

必須存在磁場

勵磁電流流經測量管上下勵磁線圈產生磁場。勵磁線圈斷路，流量計不工作，勵磁電流穩定性直接影響儀表測量。

測量管必須為非導磁材料，保證磁場穿過導管

(測量管應采用不銹鋼材質)。

實際測量值為流體流速

電磁流量計實際測量介質的流速(它是速度式流量計)。

電池供電電磁流量計的選型技巧

必須參數:

最基本參數:工藝管徑和流量范圍；

環境工況條件:防護等級、防爆要求、電源電壓、工藝管道材質；

被測介質的理化性能:電導率、溫度、壓力、含氣泡，固體顆粒成分、腐蝕性--決定電極材料，型式、襯里材料。

有助更精確選型的參數:

對儀表結構要求——一體、分體選擇、分體型應提供電纜長度需求；

對儀表精度要求——確定使用轉換器規格；

對儀表輸出信號、顯示內容、通訊接口及可操作性的要求——決定轉換器型號。

選型原則:

保證滿足測量現場的工況條件；

達到儀表使用的精度與功能要求；

力求價格便宜適中。

電池供電電磁流量計電極的選擇

1、電極材料：不銹鋼

耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。

2、電極材料：哈氏合金B(yǎng)

耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐電池供電電磁、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。

3、電極材料：哈氏合金C

耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與電池供電電磁的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕

4、電極材料：鈦

耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙電池供電電磁)、有機酸、堿的腐蝕。不耐較純的還原性酸(如電池供電電磁、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc++、Cu++)時，則腐蝕大為降低。

5、電極材料：鉭

耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙電池供電電磁、堿外，幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和l
50℃以下的電池供電電磁)的腐蝕。在堿中刁;耐蝕。

6、電極材料：鉑/鈦合金

耐蝕及耐磨性能：幾乎能耐一切化學介質，但不適用于王水和銨鹽。

7、電極材料：不銹鋼涂覆碳化鎢

耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。

備注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

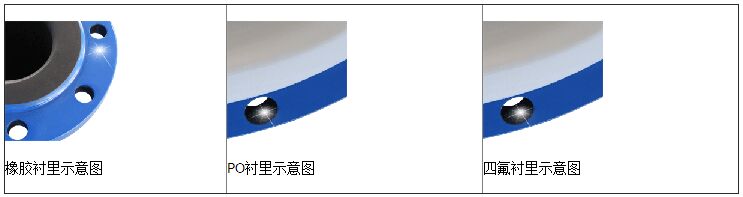

電池供電電磁流量計襯里的選擇

1、聚四氟乙烯(F4)：

a、主要性能：是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、電池供電電磁、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

b、最高介質溫度：

一體型：70℃

分離型：100℃ 150℃ (需特殊訂貨)

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

2、聚全氟乙丙烯(F46)：

a、主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。

b、最高介質溫度：

一體型：70℃

分離型：100℃ 150℃ (需特殊訂貨)

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

3、聚氟合乙烯(Fs)：

a、主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。

b、最高介質溫度：

一體型：70℃

分離型：80℃

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

4、聚氯丁橡膠：

a、主要性能：有極好的彈性，高度的扯斷力，耐磨性能好。耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

b、最高介質溫度：

一體型：70℃

分離型：80℃ 120℃ (需特殊訂貨)

c、適用范圍：水、污水、弱磨損性的泥漿礦漿。

5、聚氨酯橡膠：

a、主要性能：耐磨性能極強。耐腐蝕性能較差。

b、最高介質溫度：

一體型：70℃

分離型：80℃

c、適用范圍：中性強磨損的礦漿、煤漿、泥漿。

電池供電電磁流量計安裝調試要求

(一)傳感器上箭頭方向必須與實際流量方向一致，如反向安裝，轉換器菜單中流動方向一項必須更正。

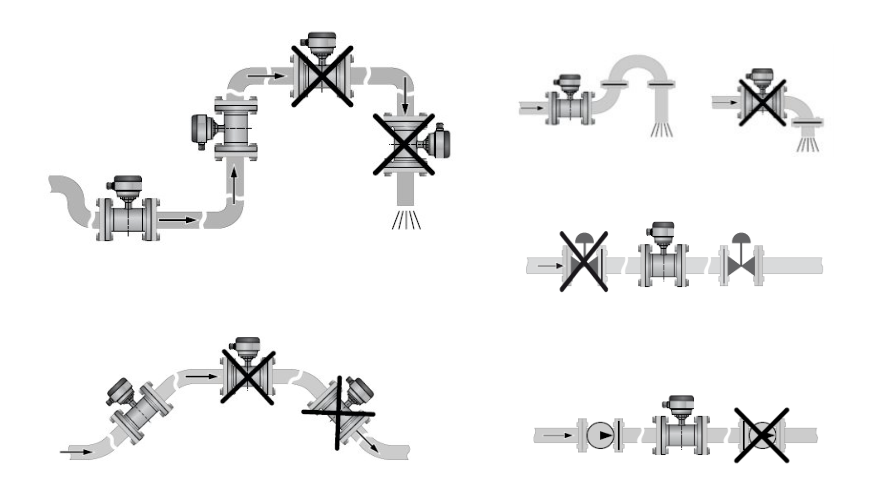

(二)必須保證滿管測量狀態

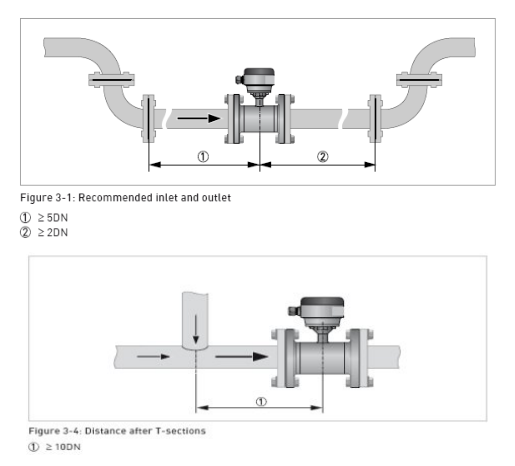

(三)前后直管段的要求，注意前后直管段從電極處開始計算。

電池供電電磁流量計的安裝要求無干擾：

1、傳感器必須良好的接地：給信號源參考零電位，使被測介質與大地相連通，安全性要求(如雷擊)，抗外界干擾。注：轉換器部分已通過電纜線接地，無須再行接地，以免因電位不同而引入干擾；

2、避免外界磁場干擾；

3、避免劇烈振動；

4.法蘭面差距小于0.5mm。

以上就是電池供電電磁流量計產品方面的介紹，如果您不知道如何選型或者有其他方面的疑問，歡迎在線給我們留言。
