小流量液體的測量需求在生活中也屢見不鮮，比如實驗室酸堿鹽等腐蝕性介質的測量；比如工業生產礦泉水、果汁、牛奶等液體的測量灌裝...

在實際工況中，小流量液體的測量需要客戶提供介質的名稱、導電率、流量范圍、壓力等等，再根據這些數據決定使用哪款流量計。

下面小編以電磁流量計為例，介紹一下它的工作原理、選型、參數可選范圍、安裝規范、影響精度的原因。

電磁流量計的優點：

1.勵磁報警，空管報警，流量超限報價

2.可雙向計量

3.可鋰電池或者雙電源

4.精度達0.5%

5.可定顯示流速

電磁流量計的缺點：

1.不能非導電性介質

2.不能顯示質量單位

3.前后管道受限制

4.不能用于微小液體計量

5.不能直接表頭輸出報警信號

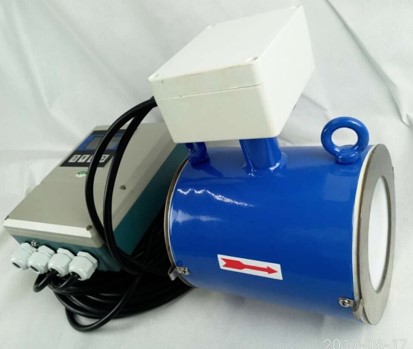

小流量液體流量計工作原理

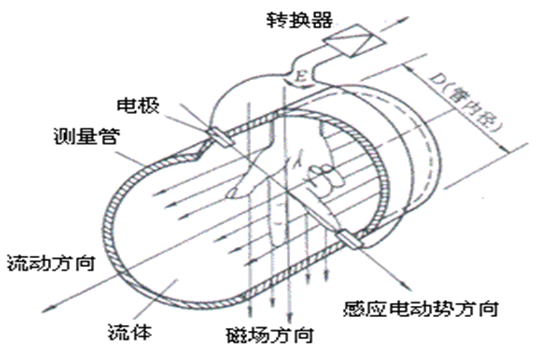

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計，當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。

同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：

Ex=BDv-----------------式(1)

式中Ex—感應電勢，V;

B—磁感應強度，T

D—管道內徑，m

v—液體的平均流速，m/s

然而體積流量qv等于流體的流速v與管道截面積(πD2)/4的乘積，將式(1)代入該式得：

Qv=(πD/4B)* Ex ---------式(2)

由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。

據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為：

E=B·V·D·K

式中： E-感應電勢;

K-與磁場分布及軸向長度有關的系數;

B-磁感應強度;

V-導電液體平均流速;

D-電極間距;(測量管內直徑)

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。

注：不同電磁流量計參數略有差異，使用時請務必查看說明書。

根據法拉第電磁感應定律，在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速v流動時，導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間產生感生電動勢：

e=KBDv (3-36)

式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為：

qv= πeD/4KB (3-37)

由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關。這就是電磁流量計的測量原理。

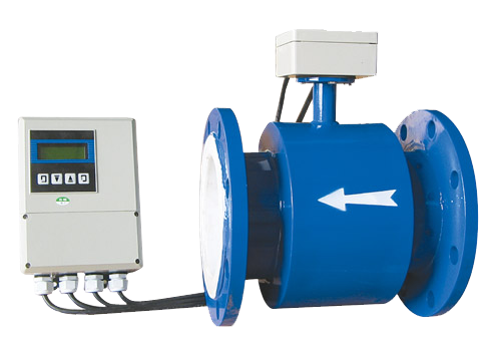

小流量液體流量計選型技巧

(1)了解被測液體名稱(電磁流量計只能測量導電液體流量，而氣體、油類和絕大多數有機物液體不在一般導電液體之例)。

(2)了解被測液體的最大流量、常用流量、最小流量。

(3)了解工藝管徑。

(4)了解介質溫度(采用橡膠還是四氟內襯：橡膠耐溫不得超過80C；四氟耐溫140C，瞬間可耐180C；城市污水一般可采用橡膠內襯和不銹鋼電極)。

(5)了解介質壓力(選擇表體法蘭規格，DN10-80：4Mpa DN100-200-1.6Mpa
DN250-1000：1.0Mpa)，當介質實際壓力高于上述管徑-壓力對應范圍時，為特殊訂貨，但最高壓力不得超過6.4Mpa。

(6)了解被測流體的電導率：

(A)電磁流量計的電導率不得低于5uS/cm

(B)自來水的電導率約為幾十到上百個uS/cm，一般鍋爐軟水(去離子水)導電，純水 (高度蒸餾水)不導電

(C)氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm，不導電。

電磁流量計選型注意要點：

• 襯里的確定：主要考慮耐腐蝕性、耐磨性和流體溫度;

• 電極的選定：考慮腐蝕性，壓力狀況等;

• 使用不同管道材質接地不同，非金屬管道應使用接地環。

小流量液體流量計安裝要求

• 應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處;

• 應安裝在管道上上升處;

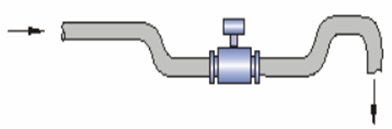

• 在開口排放管道安裝，應安裝在管道的較低處;

• 應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游;

• 若管道落差超過5m時，在傳感器的下游安裝排氣閥;

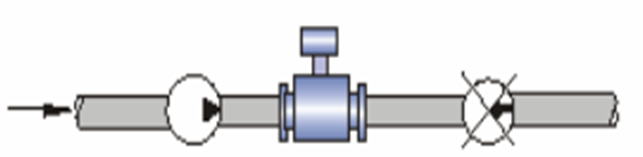

• 傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處;

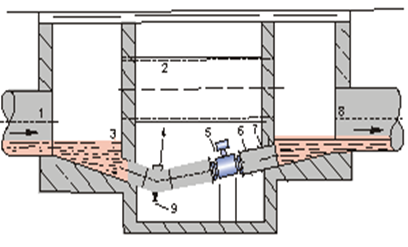

• 在測量井內安裝流量計的方式;

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。

流量計前方最少要有5* D(D為流量計內徑)長度的直管段，后方最少要有3*D(D為流量計內徑)長度的直管段。

以上就是小流量液體計產品方面的介紹，如果您不知道如何選型或者有其他方面的疑問，歡迎在線給我們留言。
