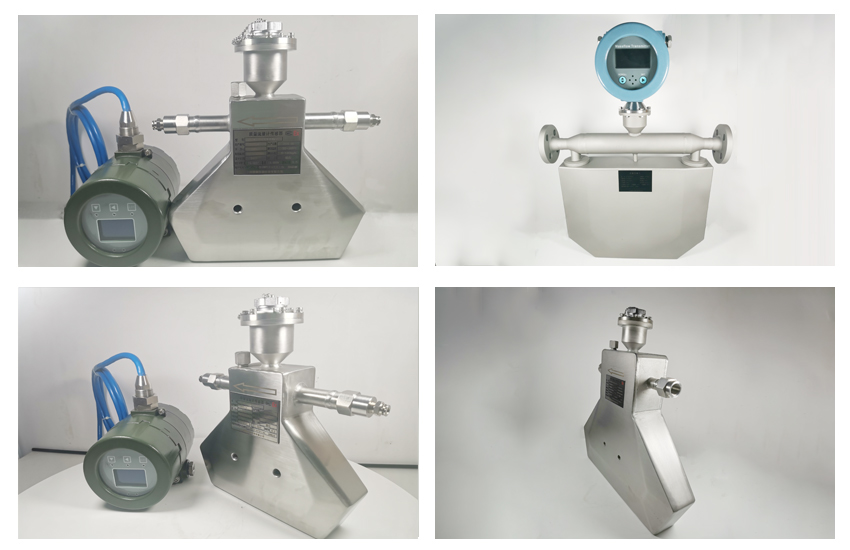

科里奧利流量計簡稱科氏力流量計，是一種利用流體在振動管道中流動時產生與質量流量成正比的科里奧利力原理來直接測量質量流量的裝置，由流量檢測元件和轉換器組成。

科里奧利質量流量計實現了質量流量的直接測量，具有高精度，可測多重介質和多個工藝參數的特點，廣泛應用于石化，制藥，食品等行業。

上海瓷熙儀器儀表有限公司是集科里奧利流量計生產銷售為一體的廠家，免費為您提供科里奧利流量計的選型，解答科里奧利流量計工作原理、安裝規范、怎么使用等等問題。采購熱線：189-3076-6208

技術參數

• 管道公稱直徑：DN2,3,6,10,DN15,25,32,40, 50,65,80,100,150,200mm(定制)；

• 介質:液體,氣體,顆粒物,漿液；

• 顯示:瞬時+累積+密度+溫度(質量流量、密度、溫度、體積流量、%濃度)；

• 流量范圍:kg/h t/h g/min(體積) 所有單位可以設置,訂貨前說；

• 精度:在0.1%-0.2%之間，出廠檢定最高精度達到0.1%；

• 介質溫度:-20-+140C(-60-+200C)；

• 供電:24VDC (220VAC)；

• 輸出信號:4-20mA+脈沖; HART;Modbus；

• 材質:測量管SS316L,殼體SS304；

• 壓力:最大壓力可以做到42MPa；

• 連接:螺紋連接和法蘭連接(卡箍)；

• 一體式 ,分體式，帶防爆 防護等級:IP67。

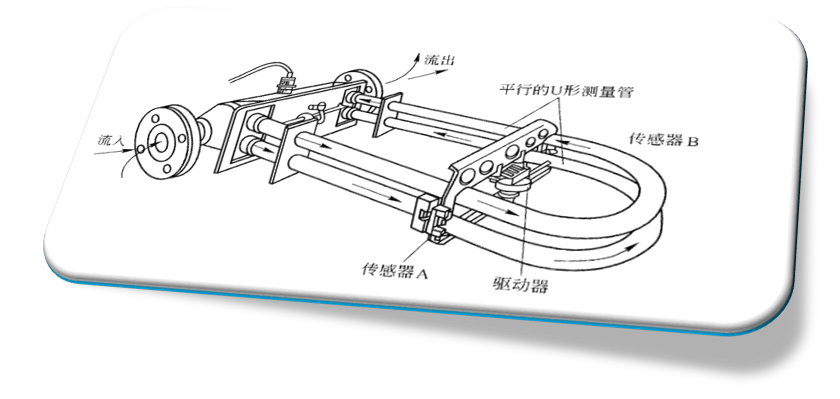

科里奧利流量計工作原理

質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力(簡稱科氏力)來檢測管道中的質量流量。

當滿足兩個條件：(1)雙彎管以一定的頻率振動，(2)管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。

科里奧利流量計選型技巧

流量范圍?(最大流量、額定流量、常用流量、最小流量)

管道尺寸?(內徑、外徑)

什么介質?(密度或比重，和粘度)

使用壓力?(使用壓力和管道設計壓力不同)

介質溫度?(高溫和低溫都需要特殊加價)

要求準確度?(產品精度)

供電電源?(24V還是220V)

過程連接?(法蘭，螺紋，卡箍，變徑等)

還需要了解現場安裝的條件和要求：如電纜長度、信號的制式、 CE標志、防爆標志、環境條件等等。

科里奧利流量計安裝要求

在一些安裝條件比較狹小的場所需要用軟管把管道牽引出來安裝到邊上。需要在邊上做一個架子，把流量計固定起來，同時要注意，流量計不能頂住架子，要有縫隙。

科里奧利質量流量計安裝時要求兩端有支撐，現場只有一個四分管徑的該型流量計，流量計個頭太大，四分管不足以支撐住這么重的東西，管子都壓彎了，有人在流量計本體下面加了一支撐，這樣是不是影響流量計的準確性?

答:會影響到質量流量計，主要是會造成諧振。最好在管道上做支撐，不能在流量計傳感器上直接支撐，而是將2個支撐架或懸架對稱安裝在堅實的管道上，且靠近，不過接頭處不能有張力;要遠離強電磁干擾，電流干擾。

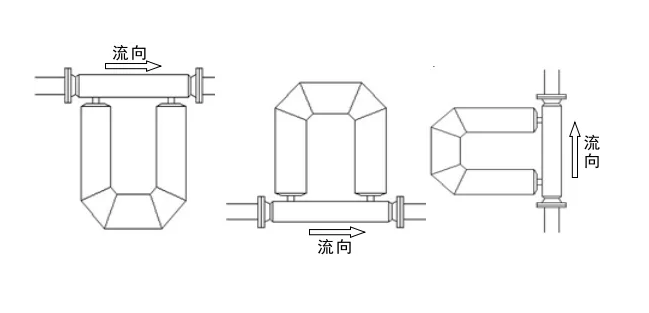

(1)若被測流體介質是液體，一般采用外殼朝下安裝傳感器，以避免空氣聚積在傳感器測量管內;

(2)若被測流體介質是氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器測量管內;

(3)若被測流體介質是液體、固體的混合漿液時，則可將傳感器安裝在垂直管道上，這可避免微粒聚積在傳感器測量管內。此外，如果工藝管線需要用氣體和蒸汽清掃，這種安裝方式也便于清掃，但這種安裝方式相較前二種而言難于固定，且壓損較大。

以上就是《科里奧利流量計》的產品介紹，如果您對于工作原理、選型安裝方面還有什么疑問，歡迎在線咨詢我們的客服人員。
