電磁流量計的工作原理科普

很多朋友對于電磁流量計的工作原理可能還不明白，今天瓷熙小編就專門來介紹一下：

電磁流量計是利用法拉第感應定律來檢測流量，在電磁流量計內部有一個產生磁場的電磁線圈，以及用于捕獲電動勢(電壓)的電極。正是由于這一點，電磁流量計才可以在管道內似乎什么也沒有的情況下仍然可以測量流量。

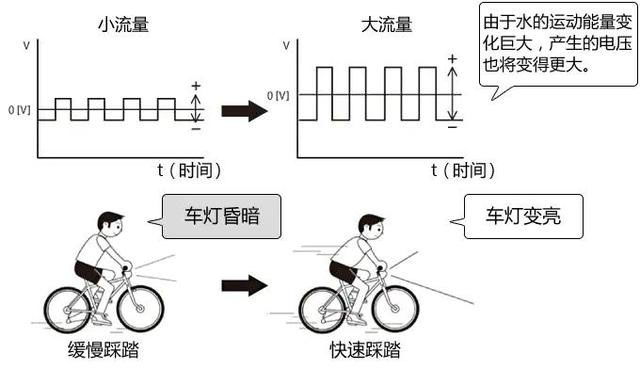

電磁流量計工作原理圖

隨著流量變化，電極捕獲的電動勢(電壓)也會按如下所述變化。

電磁流量計的特點

根據上文所述的原理，電磁流量計一般具有以下特點。

優點

?不受液體的溫度、壓力、密度或粘度的影響

?能夠檢測包含污染物(固體、氣泡)的液體

?沒有壓力損失

?沒有可動部件(提高可靠性)

缺點

?無法檢測不導電的氣體與液體

?需要一段不長的直管

電導率

使用電磁流量計時，有一點要特別注意，由于電磁流量計的工作原理是基于電磁感應定律，因此只能檢測導電液體的流量。

是不是導電液體取決于電導率為何。

那什么是電導率呢?

電導率通常是表示電流動容易程度的一個值。與其相對的數值是電阻率，它表示電流動的困難程度。常用單位是 S/cm(西門子每厘米)。要確定電流動的容易程度，方法是將 1 cm2的電極相距 1 cm放置。一些實際測量的導電率示例如下，自來水的電導率在100到200 μS/cm之間，礦泉水為100到500 μS/cm之間，純水為0.1 μS/cm或以下。

為了計算電導率，有必要正確計算電極面積與電極間的距離等條件。這使得計算相當困難。確定電導率的一般方法是使用電導率計(US$50-1000)進行測量。

為什么水能導電?

H2O本身是穩定的分子，并不能導電。

那么，為什么電能夠在水中流動呢?

這里的奧秘是水中是否存在雜質決定了水是否能導電。

除H2O(水分子)之外，水中還含有Ca2+(鈣離子)與Mg2+(鎂離子)。所謂硬水與軟水是根據給定量水中所含的離子量來區分。

由于這些離子會在水中導電，因此自來水、地下水以及其它富含離子的水都具有導電性質。此外，由于純水只包含H2O而不包含任何雜質，因此它不能導電。
