愛知微小電磁流量計

簡要描述：愛知微小電磁流量計愛知微小電磁流量計，顧名思義該產品采用的是電磁感應原理，其設計易于安裝到設備中。它還實現了成本節省。它提供穩定的測量和可重復性。愛知微小電磁流量計產品特點：1.緊湊的設計，在管道的任何一側都不需要直管道！安裝位置的更大自由度。2.配有兩個輸出，此傳感器拓

在線咨詢聯系我們

產品詳情

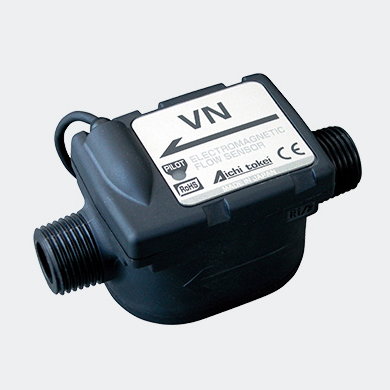

愛知微小電磁流量計產品圖

愛知微小電磁流量計

　　愛知微小電磁流量計注意事項：

　　 1、最大流量時的頻率

　　2、輸出1和2的設置值以及選項是出廠默認設置。安裝后無法更改設定值。

　　3、只能為輸出1或2選擇警報。

　　4、窗口判斷使用輸出1和2。（注）不符合CE中的雷電浪涌保護。

　　愛知微小電磁流量計，顧名思義該產品采用的是電磁感應原理，其設計易于安裝到設備中。它還實現了成本節省。它提供穩定的測量和可重復性?！　?/p>

　　愛知微小電磁流量計產品特點：

　　 1.緊湊的設計，在管道的任何一側都不需要直管道！安裝位置的更大自由度。

　　2.配有兩個輸出，此傳感器拓寬了流量，開關判斷和自診斷等輸出的選擇。

　　3.沒有活動部件，不會受到異物的損壞。

愛知微小電磁流量計外形尺寸

模型	VN05R	VN10R	VN20R
大號	85	95	110
w ^	47	47	49
H	49	52	62
D	5.2	10	20
[R	1/4	1/2	1個

工作原理

產品參數

愛知微小電磁流量計產品參數：

模型			VN05R	VN10R	VN20R
精度保證的流量范圍（最小流量–最大流量）			0.05 – 1升/分鐘	0.5 – 10升/分鐘	3.0 – 60升/分鐘
最大工作流量			3升/分鐘	25升/分鐘	100升/分鐘
低流量截止			0.025升/分鐘	0.25升/分鐘	1.5升/分鐘
精度（在25°C的流體溫度下）	頻率脈沖		±2.5 RS％（最大流量的100％至20％）±0.5 FS％（最大流量的20％至5％）
精度（在25°C的流體溫度下）	單位脈沖		±2.0 RS％（最大流量的100％至20％）±0.4 FS％（最大流量的20％至5％）
管道連接（螺絲尺寸）			R1 / 4	R1 / 2	R1
流體溫度范圍			0至60℃（非冷凍）
流體電導率范圍			50 µS / cm或更高
目標液體			導電液體，不會腐蝕暴露在其中的材料。
運營壓力			1MPa以下
壓力損失			0.02 MPa以下
環境溫度和濕度			溫度：-20°C至60°C濕度：35％至85％RH（無冷凝）
反應性			63％響應阻尼時間：2 s（標準）
信號線			長度：0.5 m，4線紅色：電源+線白色：輸出1藍色：電源–線（GND）黃色：輸出2
LED顯示屏			傳感器主體上的一個LED顯示屏綠色：表示流量，帶有三個刻度的閃爍速度。紅色：閃爍次數表示異常狀態。
安裝位置			免費（建議使用垂直管道。）
輸出通用規格			NPN集電極開路電流容量：20：mA或以下電壓：30 VDC或以下開啟時的殘余電壓：1 V或以下
輸出1 * 2	頻率脈沖* 1	占空比	標準200 Hz（可在20到400 Hz之間的范圍內以0.1 Hz進行配置。）
	單位脈沖	占空比	0.001 L / P（標準）	0.01 L / P（標準）	0.1 L / P（標準）
	警報* 3		可以從常開（標準）或常閉中選擇。警報內容（電源和電壓降/儀表故障/流體排空/流量過大/流量過大噪聲/逆流）
	開關* 4		可以從常開（標準）或常閉中選擇。級別判斷值：可以在0 – 100％的范圍內配置1％。（最大流量轉換為100％。）
輸出2 * 2	單位脈沖		與輸出1相同。
	警報* 3		與輸出1相同。
	開關* 4		與輸出1相同。
安全等級			IP X4（兼容IP 64）
目前的消費			100mA以下
供電			提供12 -24 VDC（±10％）的隔離電源。對于一臺VN，建議使用一臺電源。
材料			閥體：PPS樹脂電極：SUS 316 LO環：FKM接地環：SUS 316

選型技巧

使用/安裝/應用
