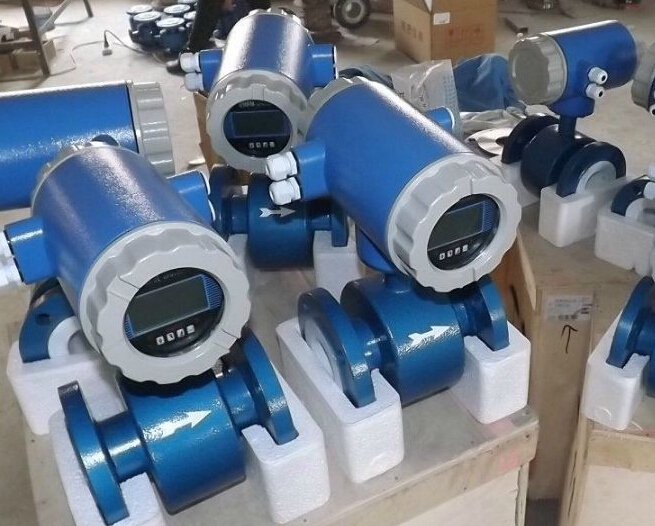

電磁流量計的組成，電磁流量計由電磁感應流量傳感器和轉化器兩一部分構成?？刂破靼惭b在工業生產過程管路上，它的功效是將流進管路內的液體容積流量值線形地變換成感生電流電勢數據信號，并根據傳輸線將此數據信號送到轉化器。轉化器安裝在離控制器不太遠的地方，它將控制器送來的流量數據信號進行放大，并轉換成流量數據信號成正比的標準電子信號輸出，以進行顯示信息，積累和調節操縱。

　　轉化器有分體式和一體式。



　　控制器有法蘭連接、法蘭夾裝連接、衛生型連接和螺紋連接。



　　法蘭規格有：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600。



　　控制器有流量計本體、法蘭、內襯、電極等構成。



　　本體通常采用碳鋼材質、304不銹鋼，特殊環境采用316L不銹鋼。



　　法蘭材質通常是根據本體材質來定，法蘭標準HG/T20592-2009。



　　內襯有：聚四氟乙烯F4、聚全氟乙丙烯F46、聚氟合乙烯FS、聚氯丁橡膠聚氨脂、橡膠、PFA，根據不同介質來選定不同的內襯



　　電極有：316L、HB、HC、鈦、鉭、鉑合金、不銹鋼涂覆碳化鎢、蒙乃爾，不同的介質具有不同的腐蝕性，選對電極電磁流量計的使用壽命才能延長。



　　上海瓷熙儀器儀表有限公司擁有超過30年的技術積累，擁有多項國家發明，在很多方面已經達到甚至超過世界領先水平，比如說量程比可以做到1:200甚至1:1000，溫度超過200C，壓力可承受1000bar等等，可以說我們是中國流量計行業的真正標桿企業。
