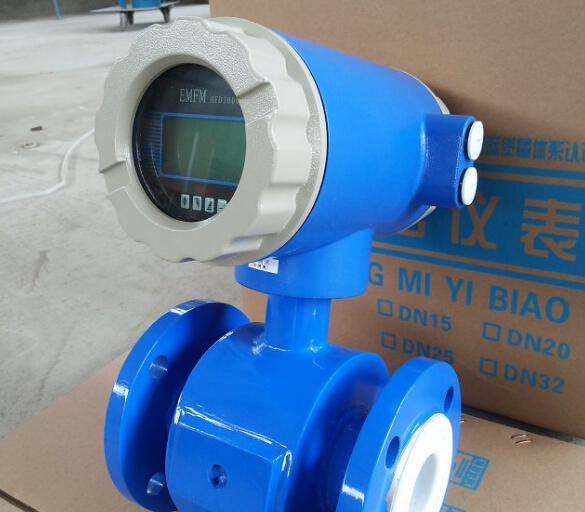

電磁流量計口徑
來源：上海瓷熙儀器儀表有限公司
發布時間：2020-01-14 06:59:30
電磁流量計口徑，電磁流量計是如今工業生產流量計量表中最常見的儀表盤。在儀表儀器中，其精確測量精密度最大，傳感器管道中無阻礙物，受物質溫度、黏性、腐蝕等干擾較小。
可是，電磁流量計的口徑挑選也會對測量精密度有一定的干擾，那麼人們該怎樣恰當挑選適合口徑的電磁流量計呢？小姐姐為大伙兒總結了一些選型心得，供大家參考。
?。?）挑選傳感器的口徑與聯接的工藝管道口徑同樣
傳感器一般采用與工藝管道同樣的口徑，那樣安裝方便。但它的前提條件是管中流體的流速應在常見范圍內。一般工業級電磁流量計的滿量程流速范疇為1～4m/s，可按不一樣的測量目標選擇。
例如：測清潔水時，經濟流速是1.5-3m/s，測易結晶的水溶液時，應適當?shù)靥嵘魉伲?-4m/s為宜，具有自清理，避免粘附堆積等作用，測礦漿等磨耗性流體力學時，盡可能減少流速，1-2m/s為宜，以減少對里襯和電極的損壞。實際運用很少超出7m/s，超出10m/s則更加少見。
?。?）挑選傳感器的口徑與聯接的工藝管道口徑不同樣
這類挑選適用下列幾種狀況：
A、管道內的流速稍低，工藝總流量又較平穩，為考慮儀表對流速范疇的規定，在儀表盤部分部分提升流速選擇傳感器口徑低于工藝管道口徑，在傳感器的前后加接異徑管；
B、從價錢上考慮到，針對大口徑電磁流量計，口徑越大，價錢越高。對管道內流速稍低，加工工藝主要參數平穩的狀況，可采用口徑較小的傳感器，這不但可讓儀表運作在較好的工作情況下，還可減少儀表盤費用。
?。?）改裝異徑管應留意的問題
A、異徑管錐角的挑選
以便在安裝異徑管后但是多干擾流速的分布，不干擾電磁流量計的精密度，要求異徑管的中心錐角α不超15°，越低好。這樣可把異徑管視作直管段的一部分。
B、改裝異徑管會造成壓力損害(該壓力損害不干擾電磁流量計的測量）總體壓力損害由三一部分構成：
總的壓力損害為：
式中：ρ是物質密度，企業是kg/m3
ξ1ξ3是各自為漸縮管的、漸擴管的與雷諾數相關的指數
ξ2=0.02是傳感器精確測量管的指數
V1、V2各自是工藝管道，傳感器測量管中的流速，企業為m/s
上海瓷熙儀器儀表有限公司擁有超過30年的技術積累，擁有多項國家發明，在很多方面已經達到甚至超過世界領先水平，比如說量程比可以做到1:200甚至1:1000，溫度超過200C，壓力可承受1000bar等等，可以說我們是中國流量計行業的真正標桿企業。
