氣體流量計種類，氣體流量計是利用液體震動基本原理而開發設計的一種新式流量計，廣泛運用在石油、化工廠、冶金工業、造紙工業等制造行業流體力學的計量檢定，該流量計沒法動構件，可信性強、高精度、長壽命，可在很寬的流量范圍之內精確測量液體的瞬時速度流量和總計流量。其不會受到物質溫度、工作壓力、黏度及成分的危害，另外不堵、不卡、不容易積垢、耐熱、髙壓，安全性防爆型，適用極端自然環境。流量計分一體化顯示信息和遠傳顯示信息，并可輸出差分信號或電流量數據信號與微型機連接網絡。

　　氣體流量計的性能特點：



　　1、對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或標準體積流量。



　　2、可測量流速高至100Nm/s和低至0.5Nm/s的氣體，可用于氣體檢漏。



　　3、抗震性能好，使用壽命長。傳感器無活動部件和壓感部件，不受震動對測量精度的影響。



　　4、安裝維護簡便。在現場條件允許的情況下，可實現不停產安裝和維護。



　　5、數字化設計。整機數字化電路測量，測量準確、維護方便。



　　渦街流量計



　　主要用于工業管道介質流體的流量測量，如氣體蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。量程非常廣泛，價格相對便宜，應用*廣。



　　旋進漩渦流量計



　　流量傳感器的流通剖面類似文丘里管的型線，在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。價格相對中等，測量氣體量程稍低，多用于測天然氣，液化石油氣等燃料氣體和氧氣氫氣等。

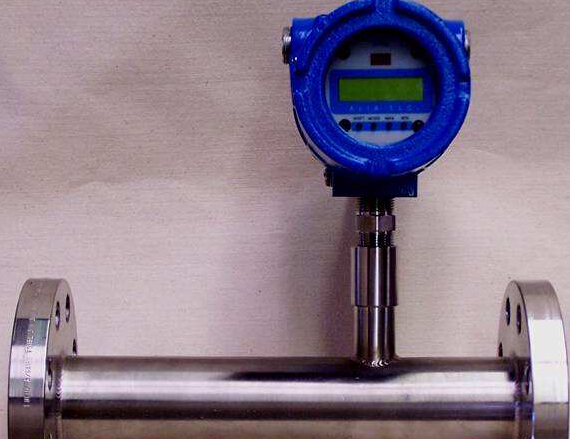

　　渦輪流量計



　　氣體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和**磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。氣體渦輪流量計是相對理想的貿易結算型氣體流量計，可同屏顯示溫度，壓力，瞬時流量，累計流量，日累計流量等，當價格相對較高，對介質清潔程度要求比較高。



　　威力巴流量計



　　威力巴流量計是一種插入式流量測量?jī)x表。在管道中插入一根威力巴傳感器,當流體流過傳感器時,在其前部迎流方向產生一個高壓分布區,在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對一般為三對取壓孔,分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1和P2分別引入差壓變送器,測量出差壓△P=P1-P2,△P反映流體平均速度的大小,以此可推算出流體的流量。是一種典型的差壓式流量計，技術來自美國，廣泛應用于大管道低流速的場合，配上高精度的差壓變送器，實現對大管道低流速氣體的**測量，簡單成本，非常好的氣體流量計
