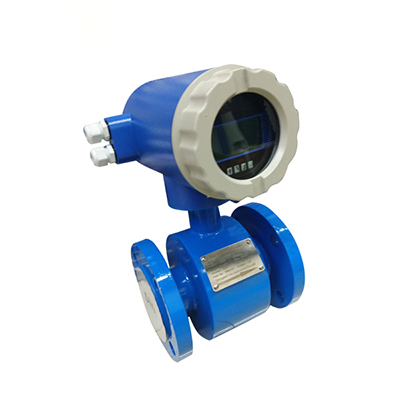

液體電磁流量計工作原理
電磁感應流量計是依據法拉第電磁感應定律開展流量測量的流量計。電磁感應流量計的優勢是壓損很小，能測流量范疇大。較大流量與最少流量的比率一般為20：1左右，可用的工業生產管經范疇寬，較大達到3m，輸出數據信號和被測流量成線形，精準度較高，可測量導電率≥5μs/cm的酸、堿、鹽溶液、水、廢水、腐蝕液體及其鉆井泥漿、礦漿、紙槳等的流體力學流量。但它不可以測量汽體、蒸氣及其礦泉水的流量。
當電導體在電磁場中作激光切割磁感線健身運動時，在電導體時會造成磁感應電勢，磁感應電勢的尺寸與電導體在電磁場中的合理長短及電導體在電磁場中作垂直平分磁場方向健身運動的速率正比。同樣，導電性流體力學在電磁場中作豎直方位流動性而激光切割感應線圈力線時，也會在管路兩側的電級上造成磁感應電勢。磁感應電勢的方位由右手定則判斷，磁感應電勢的尺寸由上式明確：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
液體電磁流量計分類
按測量目標區劃總有封閉式管路和明渠兩類。2.按測量原理分是結構力學原理、熱力學原理、聲學材料原理、熱學原理、電子光學原理、分子物理原理等。
按測量目地又可分成總產量測量和流量測量,其儀表盤各自稱之為總產量表和流量計。
液體流量計能夠分成:耐腐蝕流量計、差壓式流量計、氫氧化鈉流量計、增壓流量計、電磁感應流量計、流體力學震蕩流量計中的渦街流量計、品質流量計和SST插式流量計。
特性
沒法動構件,運作靠譜,特性不錯,使用期長.
測量被測流體力學,不立即接觸傳感器,特性平穩.
工作壓力損害偏少,故比氣體壓力流量計具備環保節能特性.
構造簡易而堅固,安裝便捷,維修費非常少
