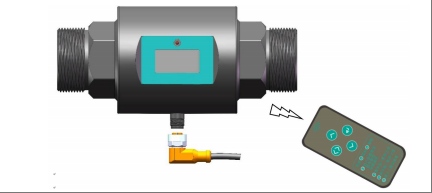

緊湊型電磁流量計將傳統電磁流量計的傳感器和轉換器集成于一體，外形小巧，安裝靈活，采用紅外遙控器進行操作，安裝調試方便，廣泛應用于各行業，以測量電導率大于 2μS/cm 導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。

　　工作原理

　　電磁流量計采取先進的低頻方波勵磁設計，工作原理基于法拉第電磁感應定律。圖中上下兩端的兩個電磁線圈產生恒定或交變磁場，當導 電介質流過電磁流量計時，流量計管壁上的左右兩個電極間可檢測到感應電動勢，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管內徑）成正比，再通過運算就可以得到介質流量。

　　測量流量時，流體流過垂直于流動方向的磁場，導電性流體的流動感應出一個與平均流速成正比的電勢，因此要求被測的流動液體的電導率高于儀表要求的最小電導率。其感應電壓信號通過兩個電極檢出，并通過電纜傳送至轉換器，經過一系列模擬和數字的信號處理后，用帶背光的點陣式液晶顯示瞬時流量和積累流量。

　　產品特點

　　? 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。

　　? 流量計具有溫度測量和溫度信號輸出功能。

　　? 電極和襯里材料一次成型，具有良好的穩定性和可靠性。

　　? 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬。

　　? 超低 EMI 電源，適用電源電壓變化范圍大，抗 EMI 性能好。

　　? 采用 ARM Cortex-M4 32 位處理器和 24 位 ADC 數據采集系統，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性，功耗低。

　　? 采用 SMD 器件和表面貼裝(SMT)技術，電路可靠性高。

　　? 在現場可根據用戶實際需要在線修改量程。

　　? 高清晰 OLED 顯示，中英文菜單操作，使用方便，操作簡單，易學易懂。

　　? 具有自檢與自診斷功能。

　　? 內部具有三個計算器可分別顯示正向累積流量、反向累積流量和總累積流量。

　　? 傳感器采用 PEEK 襯里，負壓狀態下仍能工作。

　　? 紅外手持操作器，38kHz 通訊速率，遠距離非接觸操作。

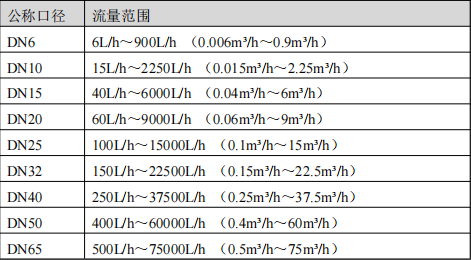

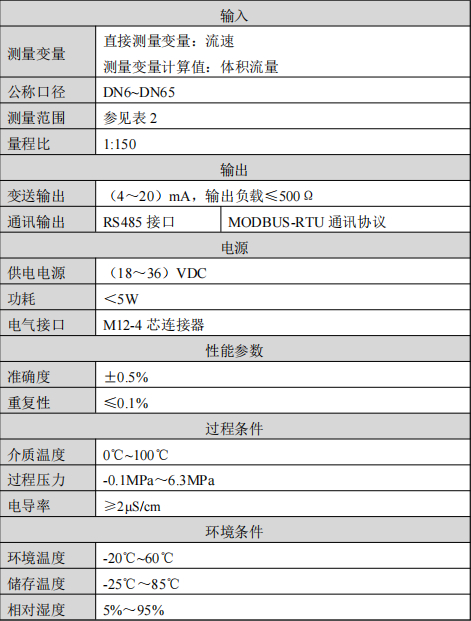

　　產品參數

　　產品尺寸
