測量汽油流量用什么流量計

　　測量汽油流量用什么流量計？

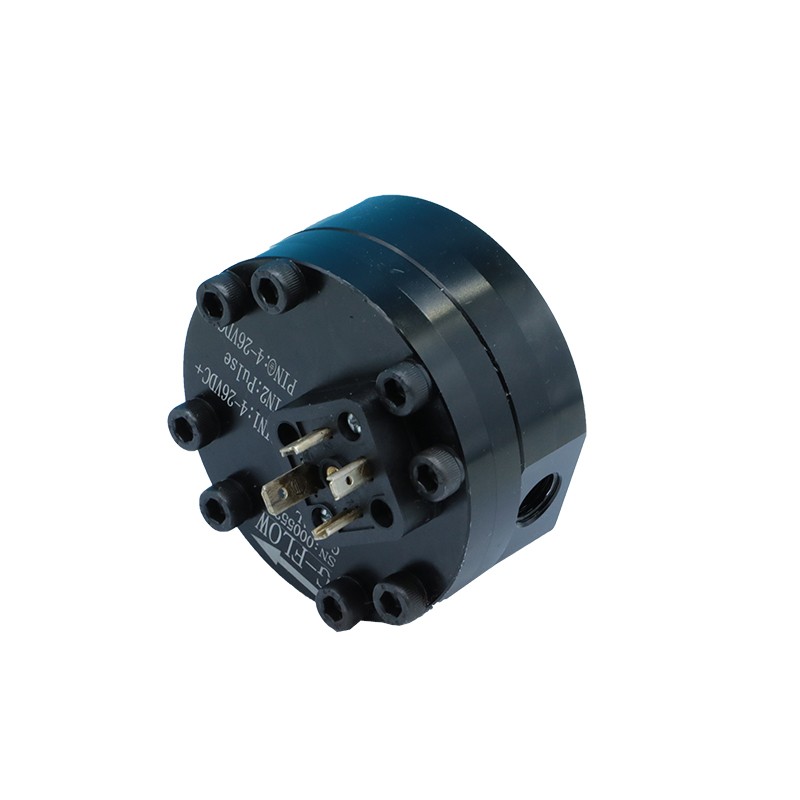

　　測量汽油流量常用的流量計橢圓齒輪流量計?。

　　橢圓齒輪流量計則是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成，適用于測量粘度較高的流體，如汽油等。它以其高精度和穩定性在汽油流量的測量中得到了廣泛應用?。

　　上海瓷熙儀器儀表有限公司專門從事于高質量，高精度，高頻率，高溫，高壓，寬量程的流量計研發生產工作，生產線嚴格執行 ISO9001標準，運用自主研發的專利技術，替補了中國微小齒輪流量計的空白，同時配套生產齒輪泵及真空測量，微小液體質量控制，微小氣體質量控制等行業自動化控制儀表。其中CX-M系列微小齒輪流量計產品可以滿足導熱油流量測量，且具有寬量程、耐高溫、耐高壓、高精度等特點，不管是毫升級微小流量還是噸級超大流量都是實現精準測量。

　　一、工作原理與結構

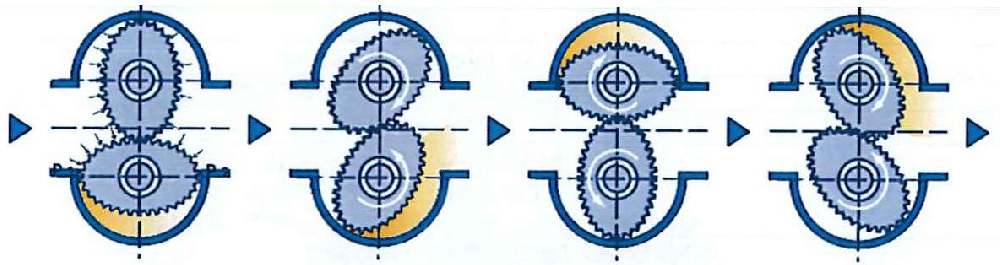

　　CX-M系列微小齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體分別構成一個固定的體積，稱為標準容積。齒輪流量就是通過計算一定時間內來流通過標準容積的個數來計量。

　　正齒輪流量計是一種新型容積式流量計，也叫福達流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

　　二、產品特點

　　l 粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你越小，對測量越有利。

　　l 體積小、重量輕、運行時振動噪聲小，可測量高粘度流體。計量精度為 0.5 級、0.2 級。測量范圍寬最高可達 100：1

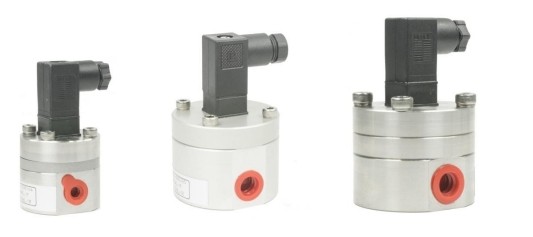

　　l 有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。

　　l 不需要直管段。

　　l 適用于脈動的流體測量。

　　l 可用于微量短時間定量添加

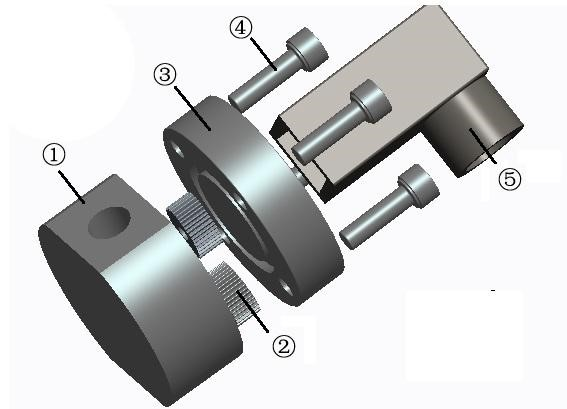

　　三、產品結構

　?、?齒輪腔板 Gear cavity plate

　　② 齒輪     Gear

　?、?蓋板     Cover plate

　?、?固定螺紋

　　⑤ 赫斯曼接頭

　　四、流量計接線圖

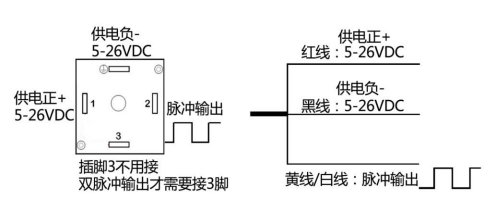

　　4.1接線圖 (圖一)

　　4.2 接頭示意圖(圖二)

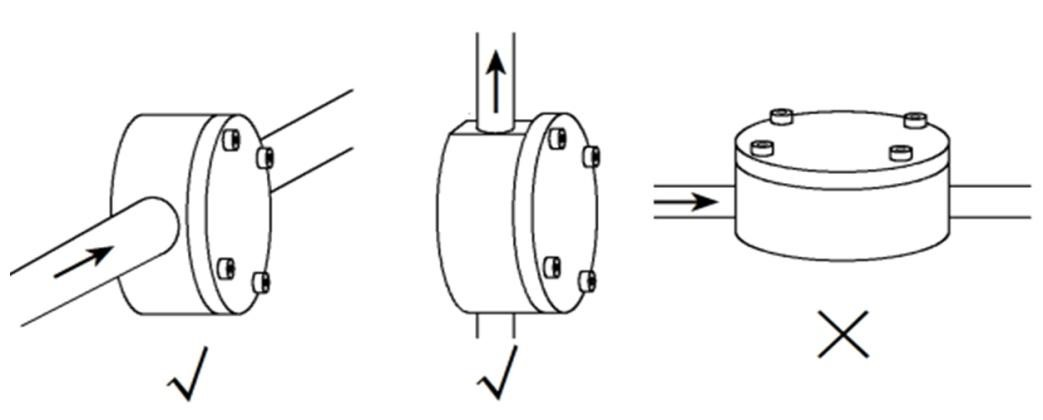

　　4.3 安裝示意圖(圖三)

注：G系列滾珠軸承對安裝方向無要求

　　五、安裝指導(蓋子必須處于垂直)

　　a.管路清潔要求：安裝前應徹底清洗管道，并在流量計前安裝過濾器(建議200目以上濾網)，以防止雜物進入流量計。安裝過程中，請務必避免污物雜質進入流量進口端, 注意接頭生料帶。

　　具體見接頭示意圖(圖三)

　　b.安裝方向要求：應注意必須把流量計的軸安成水平位置，即蓋子與水平面垂直。對于超微小流量的計量，最佳安裝是下進上出。

　　具體見安裝示意圖(圖三)

　　c.液體流向要求：流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。

　　d.旁路：連續流動的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。

　　e.特殊液體安裝要求（易結晶和固化類液體）建議流量計前后管段足夠長，采取相應措施，避免流量計所在管段的液體結晶

　　f.對于有回流的管路要求：請安裝止回閥，避免液體回流造成誤脈沖。如果管路不允許裝止回閥，建議選用帶流向識別功能流量計型號。

　　g. 啟動或停止時，啟閉閥門應緩慢，防止突然沖擊。

　　h. 為防止產生誤脈沖，應防止倒流。

　　y. 如果是易結晶類液體，請采取措施，避免流量計所在管段的液體結晶。

　　M 系列橢圓齒輪流量計

M系列基本參數表

　　六、產品尺寸圖(MM)

　　CX-M系列不銹鋼材質尺寸圖（M-SS微小橢圓齒輪流量計）

A=本體厚度

　　B=外形總高度

　　C=進出孔

　　D=外圓直徑

　　E=組裝螺絲+螺紋孔心距 F=安裝螺絲+螺紋孔心距

　　七、CX-M系列產品對應材質與溫壓

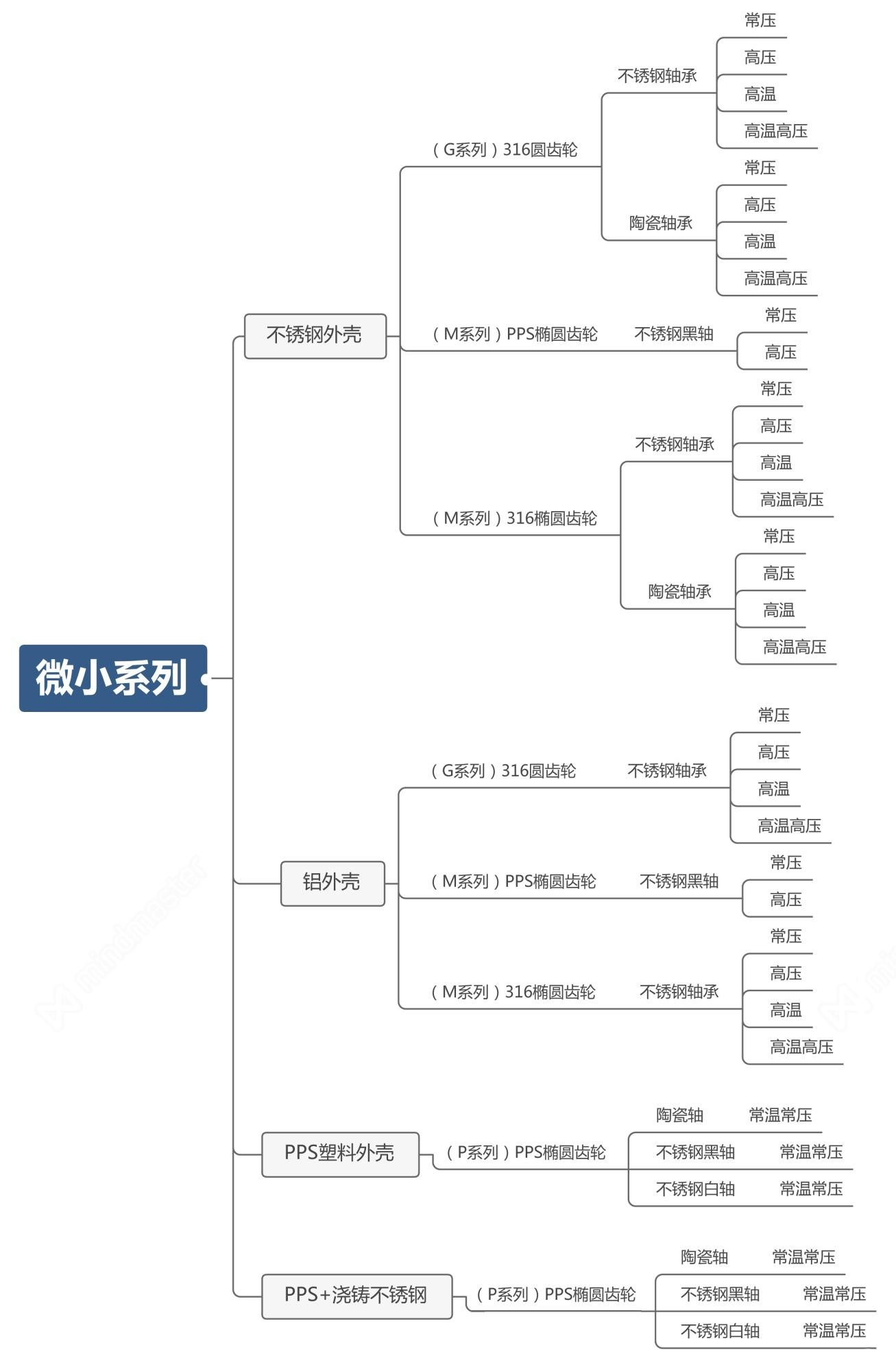

　　八、選型列表

　　九、應用行業

　　工況：齒輪潤滑，油耗監控，機器人點膠，靜電噴涂，燃油噴射測試，液壓泄露，深水取樣，噴油嘴測試臺，液壓泵試驗臺，無人機，熱熔膠點膠，雙組份，氟利昂測量，芯片切割，水處理系統，加臭系統，聚氨酯發泡機，雙螺桿擠塑機，變壓器油泄露，酒精取暖，膠水混合等。用于計量油脂，樹脂，潤滑油，加臭液，剎車液，冷卻液，香水，容積等各種高低粘度液體。

例舉部分行業適合產品類別

　　行業1.點膠涂膠用流量計

　　介質：硅膠,環氧樹脂,3M膠水,玻璃膠,單組分膠水,聚氨酯,UV膠水,厭氧膠,水性膠,電池灌膠, 聚氨酯膠水,密封膠,點膠,雙組分膠,白乳膠,奶膠,水溶膠功能：點膠/涂膠

　　適用型號：G系列/高溫光纖

　　行業2.反應釜藥劑加注用流量計

　　介質：四氟噻吩，化工溶劑，己內酰胺，多亞甲基多苯基異氰酸酯，乙晴，吡啶類，過氧化鉀乙酮，化學試劑，四氫噻吩等

　　功能:反應釜流量監測

　　適用型號：M系列/P系列M2.1、M5.2、M5.1、P1、P3、P4

　　行業3.高壓發泡機用流量計

　　介質：聚氨酯（聚氨酯鞋底料、聚氨酯合成革、聚氨酯纖維）功能：雙組分配比精確控制

　　適用型號：G系列/高壓板裝照片G0.04、G1.0、G2.0

　　行業4.噴油嘴測試臺用流量計

　　介質：燃油，汽油，柴油

　　功能：噴嘴穩壓流量試驗(油測法) 適用型號：M5.1、M5.2

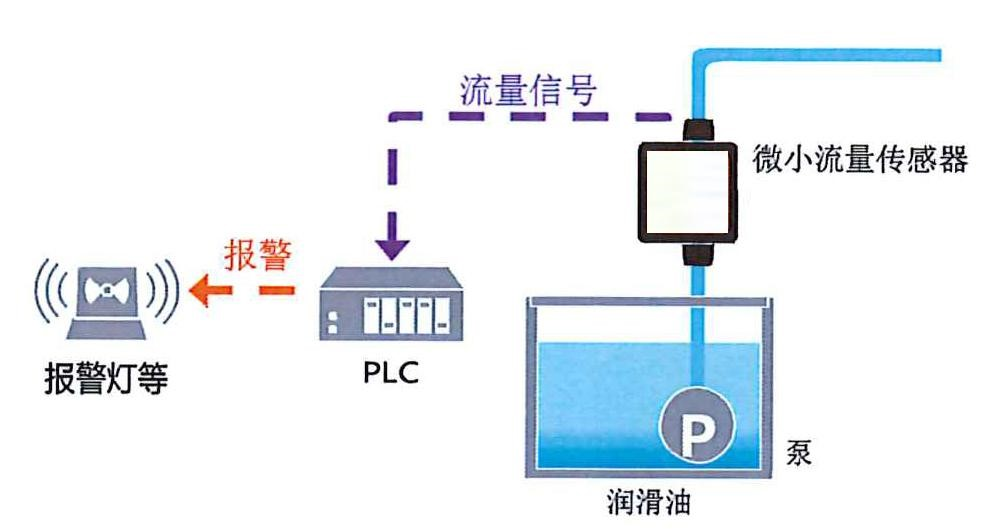

　　行業5.設備點潤滑系統用流量計

　　介質：油脂，潤滑脂

　　功能：油脂或潤滑油能按要求的量精確添加適用型號：G系列/M系列

　　行業6.脫硫脫硝用流量計

　　介質：氨水

　　功能：油脂或潤滑油能按要求的量精確添加適用型號：G系列/M系列

　　十、故障排除指南

　　十一、使用注意事項：

　　a. 啟動或停止時，啟閉閥門應緩慢，防止突然沖擊。

　　b. 為防止產生誤脈沖，應防止倒流。

　　c. 流量計前端務必安裝過濾網。

　　d. 如果是易結晶類液體，請采取措施，避免流量計所在管段的液體結晶。
