一、BSD型濕式氣體流量計適用范圍

　　BSD型濕式氣體流量計適用于測定人工煤氣、天然氣、液化石油氣和其它無腐蝕性氣體的流量。BSD型濕式氣體流量計是氣體流量實驗室的理想用儀表。

　　二、BSD型濕式氣體流量計結構

　　BSD型濕式氣體流量計的外殼、轉子等主要部件采用純銅板制作。流量計正面是指針、表盤和計數器，用以記錄氣體的流量值；正面左側是液位顯示窗，用以顯示內部的水位。流量計背面有進氣接頭和放水閥。流量計頂部有壓力計、溫度計的兩插入孔、水平儀和出氣接頭；兩插入孔可插入壓力計和溫度計以顯示流經流量計氣體的壓力及溫度，同時，也可作為注水孔給流量計加水；水平儀顯示流量計的水平狀態。流量計底部設有三個可校準水平的螺釘支腳。

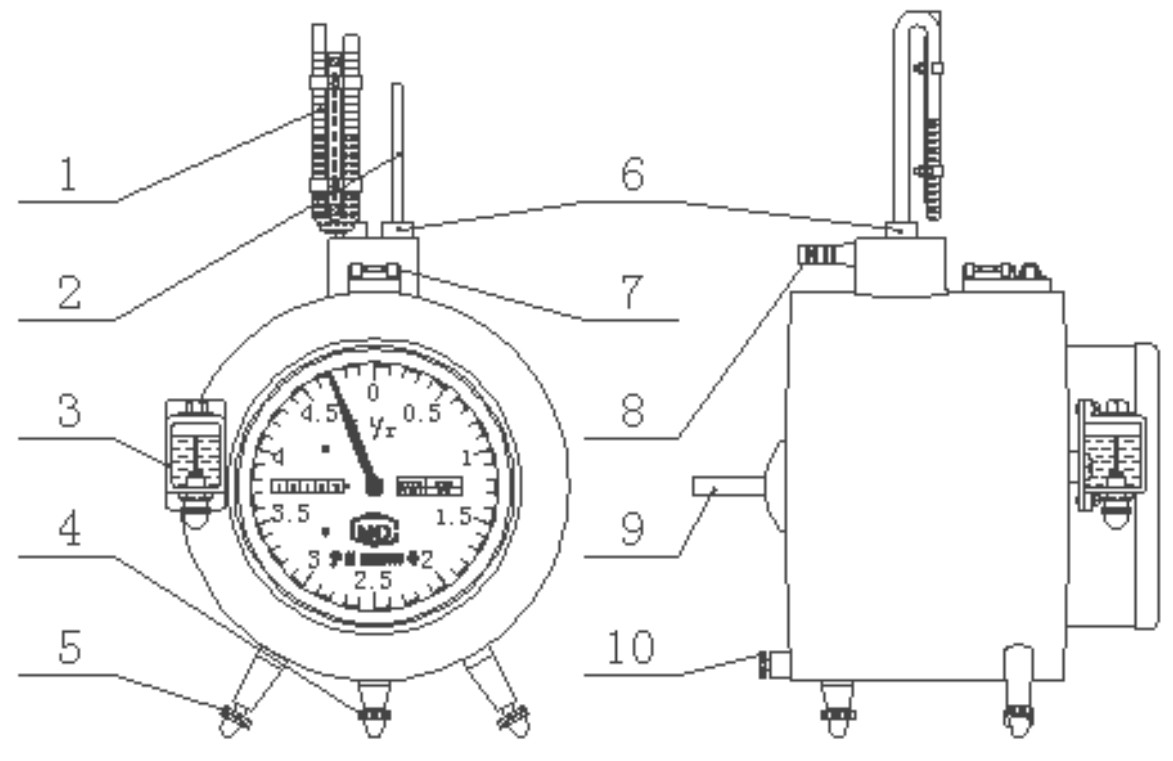

　　三、BSD型流量計外形結構如圖：

　　1.壓力計 2.溫度計 3.液位顯示窗、封印 4.前后水平調整螺釘支腳 5.左右水平調整螺釘支腳 6.密封塞（加水孔）7.水平儀 8.出氣管接頭 9. 進氣管接頭 10. 放水閥

　　四、使用方法

　　1.流量計應置于平穩、堅實的臺面上。確認流量計進出氣管與氣源和設備的連接正確，且連接管路無泄漏。

　　2.旋轉流量計底部的三個螺釘支腳，使縱、橫兩水平儀中的氣泡均處在兩標線的中間位置。旋轉三個支腳時，不宜旋轉過多，以免支腳脫落。

　　3.取下溫度計密封塞（或壓力計密封塞）和液位顯示窗上部的密封螺釘，從溫度計插入孔向流量計內注水。加水量以液位顯示窗中的水面與針頂持平為準。當加水量超過針頂時，可緩慢打開放水閥放水至水面與針頂持平。

　　4.將溫度計密封塞或壓力計密封塞插回原孔內，擰緊液位顯示窗上部的密封螺釘，并確認密封塞插接口和密封螺釘處均無泄漏。

　　5.在氣體通過流量計，流量計指針旋轉數周后，即可開始使用本氣體流量計。

　　6.表盤讀數的讀取(BSD0.5)：

　　a. 表盤上左側方框中計數器的讀數為直讀數，單位升（dm3 ）；

　　b. 表盤按圓周排列的長刻度，每一刻度單位為 0.5 升（dm3 ）；

　　c. 表盤按圓周排列的中刻度，每一刻度單位為 0.1 升（dm3 ）；

　　d. 表盤按圓周排列的短刻度，每一刻度單位為 0.02 升（dm3 ）。

　　例：圖一流量計的讀數為 12345.2 升；圖二流量計的讀數為 67890.7 升。

　　7.流量計調整后正確的水平及加水后正確的水位如圖：

　　五、基本參數

　　六、使用注意事項

　　1. 嚴禁用明火檢漏！

　　2.本流量計不宜置于 0℃以下環境，以免受損。

　　3.使用氣體的溫度應與室溫相近，否則將影響計量的準確性。

　　4.使用時，應確保流量計處于水平狀態，縱向、橫向兩水平儀中的氣泡均處在兩標線的中間位置；應確保液位顯示窗中的水位與針頂持平。

　　5.定期更換流量計中的水，切不可積污。

　　6.搬運時，請勿受震、倒置和側放，以免損壞。
