CXF系列齒輪計量泵

　　齒輪計量泵工作原理

　　CXF系列齒輪計量泵是通過一對相互嚙合的齒輪，其中一個是主動齒輪，另外一個是被動齒輪，由主動齒輪帶動嚙合旋轉。殼體留有較小的間隙，當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與殼體之間被齒輪推動前進，送到排液腔，在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口。齒輪每旋轉一圈，排出的液體的體積是一定的，通過測算齒輪計量泵的轉速，從而得到齒輪計量泵的流量。

　　齒輪計量泵特點

　　齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。

　　CXF系列齒輪計量泵產品參數

　　注:以上標準僅供選型參考，實際以圖紙為準。

　　1.CXP 系列高溫泵和 CXF尺寸一樣，使用溫度:330C/清洗溫度:450°C;

　　2.高溫條件下建議配比減速機速比加大;

　　3.高溫場所最高轉速不超過 50 轉為佳，建議長期使用轉速不超過 30轉;

　　4.可選伺服電機，步進電機，防爆電機，無刷電機等，根據現場需求，另尋技術選型;

　　5.常規泵最好轉速不高于 100 轉，長期處于 100 轉的情況下，齒輪磨損大，降低產品使用壽命。

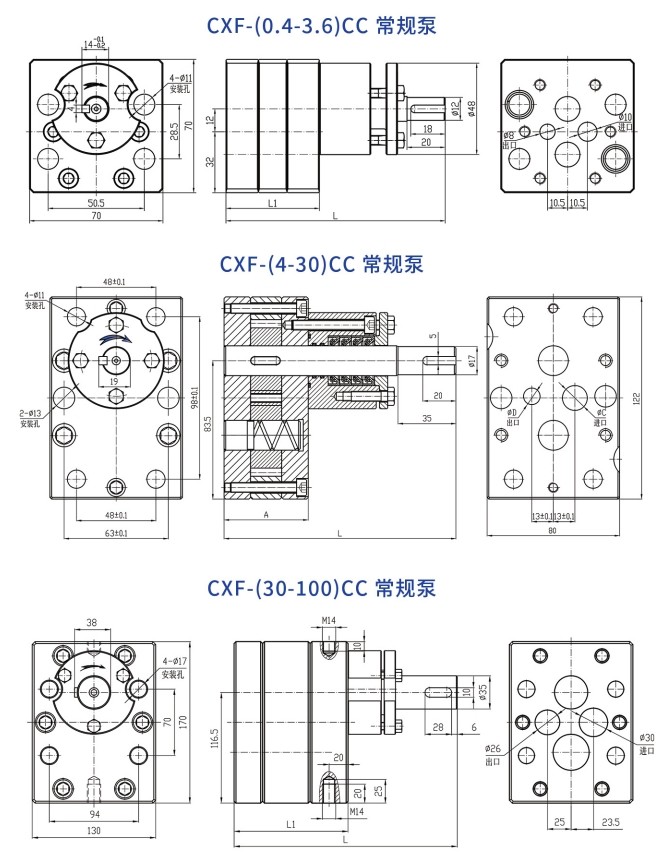

　　CXF系列齒輪計量泵產品尺寸

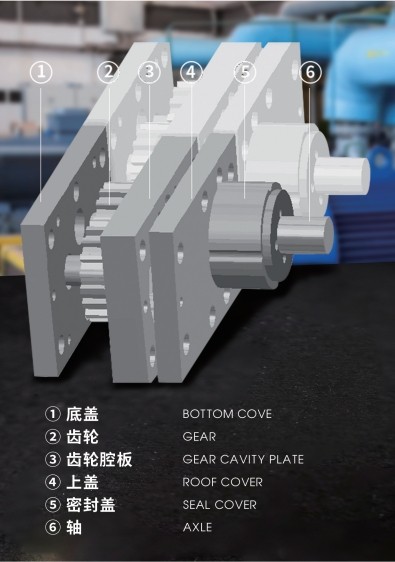

　　產品結構

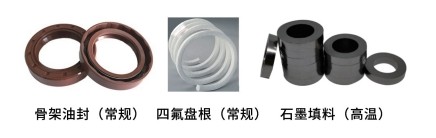

　　密封組合

　　備注:根據不同流體及壓力選用各類組合密封:氟膠骨架油封，石墨填料密封，聚四氟盤根密封等適合工況的密封方式。

　　應用范圍

　　廣泛用于點膠機設備，聚氨酯設備，熱熔膠設備，紡絲計量設備，食品灌裝設備等行業。
