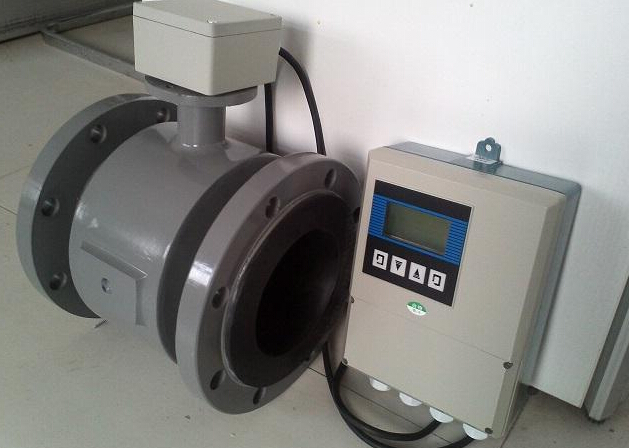

依據電磁流量計的精確測量基本原理，融合電磁流量計具體運用中碰到的正交和干擾、微分干擾、工頻干擾等難題，剖析干擾造成的緣故，明確提出選用同歩取樣技術性、取樣時間長短挑選、數字濾波技術性等方式，多方面對這種干擾信號開展抑止和清除，使電磁流量計更融入于當場運用。

　　4.1正交和干擾與微分干擾



　　控制器就好似一個副邊只能一匝的變電器，由被測物質、電極、變壓器接地線和轉化器的鍵入電源電路所構成的合閉控制回路構成。當選用正弦溝通交流勵磁調節器時，將造成一個交替變化的電磁場，



　　另外，由于這一合閉控制回路事實上不可以與磁感線徹底平行面，都會有一部分磁感線越過該合閉控制回路，進而在控制回路內造成一個干擾電動勢累加在電極上，即電磁流量計變電器效用基本原理。



　　較為水流量信號E與干擾信號et，頻率同樣，位置相距90°。因而，et為90°干擾，別稱正交和干擾。針對高頻溝通交流矩形框波勵磁調節器，則主要表現在因?yàn)閯畲烹娏魍蝗蛔兓斐晌⒎指蓴_信號的造成，干擾信號會隨之電流量的平穩而逐漸消退。



　　依據左右剖析，選用高頻溝通交流矩形框波勵磁調節器，電極布線偏移將會造成微分干擾及其由其衍化的直流電參考點。如圖所示2圖示。2個電極各自根據導線拉到控制器上端與智能變送器相接，反面電極布線如下圖所示，有規范、偏1/3、偏2/3、徹底偏移4種，反面電極是規范布線。選用恒流電源500mA，5Hz溝通交流矩形框波勵磁調節器，相對的電極信號如圖所示3圖示。能夠看得出，隨之偏移的水平提升，微分干擾和直流電參考點同發展趨勢提升。



　　4.2工頻干擾



　　工頻干擾是電磁流量計普遍的干擾源。當蒸汽流量計處在開關電源產生磁場里時，因?yàn)榻佑|電阻的存有，以無線電波的輻射源方式干擾電極信號，或是是由供電系統開關電源導入的工頻串?dāng)_，工作中當場的工頻共模干擾，其造成的物理學原理均是電流的磁效應。力度與總流量信號對比，通常要大好多個量級，頻率與供電系統開關電源頻率同樣。如圖所示4圖示，電磁線圈驅動器頻率為5Hz的電極信號，被藕合了50Hz的工頻干擾，力度大約等于1feet/s。



　　4.3鉆井泥漿干擾和流動性噪音



　　鉆井泥漿干擾是在精確測量鉆井泥漿、化學纖維漿等非均相兩相導電率流體力學時，固態顆粒物或是汽泡擦過電極表層時，電極表層的觸碰光電催化電勢差忽然轉變，電磁感應流量傳感器輸出信號出現尖峰單脈沖狀干擾噪音。流體力學流動性噪音是在精確測量低導率流體力學時，電極的光電催化電勢差按時起伏，造成隨總流量提升而頻率提升的任意干擾噪音，具備相近鉆井泥漿干擾的1/f頻帶特點，因而提升勵磁調節器頻率有利于減少流體力學流動性噪音的量級，以提升電磁感應流量傳感器測最少電導率流體力學總流量的頻率穩定度。



　　5抗干擾方式



　　5.1同歩取樣技術性



　　針對高頻方波勵磁調節器人們能夠選用同歩取樣技術性開展。依據電磁線圈驅動器得出的同歩信號，對電極信號在特定時間剛開始抽樣，取特定的時間長短。比如僅取電極信號最終的20％列入流量計算，那樣就合理防止了微分干擾和創建平穩電磁場必須一定時間的難題。



　　5.2取樣時間長短



　　取樣時間長短能取工頻周期時間的整數倍，那樣即便沾有工頻干擾信號，以其取樣時間長短為詳細的工頻周期時間，其均值也為零，干擾失靈。



　　5.3零點偏位與直流電參考點



　　零點偏位就是指在流體力學水流量為零時，電極兩邊仍然有電勢差?；A(chǔ)理論上這時應當沒有電勢差，但因?yàn)殡娮悠骷?gòu)件的不一樣、控制器生產制造不一樣等緣故，導致此電勢差，這一值能夠放到校準全過程中除去。直流電參考點就是指電極信號總體往上或往下偏位，不因0電平對稱性，它是因?yàn)樯a(chǎn)制造全過程中電磁線圈不一樣、電極布線不規范、共模干擾、光電催化效用等要素導致。直流電參考點在選用了高頻溝通交流矩形框波勵磁調節器后，不危害蒸汽流量計的精確測量。



　　工頻干擾



　　5.4數字濾波技術性



　　限幅濾波器法，依據工作經驗分辨，明確2次取樣容許的較大誤差值。每一次取樣測出的新值與前一次值來做比較，假如誤差低于容許的較大誤差值則合理，不然失效，用前一次值替代。那樣就能夠合理過慮當場干擾、毛邊、全過程流體力學顆粒物碰撞電極造成的全過程噪音等干擾。算術平均濾波器法，持續取N個取樣值開展算術平均與運算，N值很大時，信號光滑度較高，但敏感度較低；N值較鐘頭，信號光滑度較低，但敏感度較高。
