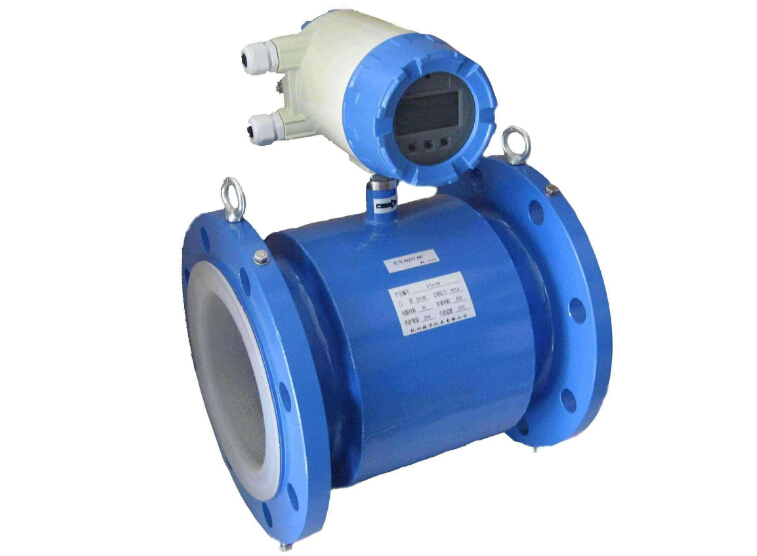

插入式電磁流量計的原理
來源：上海瓷熙儀器儀表有限公司
發布時間：2019-11-21 05:09:05
插入式電磁流量計的原理，電磁流量計（簡稱EMF）是運用法拉第電磁感應定律做成的一種測量導電性液體容積流量的儀表。50時代初EMF保持了現代化運用，近些年全球范疇EMF生產量約占工業生產流量儀表數量的5%～6.5%。
70時代至今出現鍵控高頻矩形框波激磁方法，慢慢取代初期運用的直流溝通交流激磁方法，儀表特性擁有挺大提升，獲得更加普遍的運用。
2.基本原理與組織
EMF的基本概念是法拉第電磁感應定律，即電導體在電磁場中激光切割磁感線健身運動時在其兩邊造成感應電動勢。如圖所示1圖示，導電率液體在垂直平分電磁場的非磁性測量管中流動性，與流動性方位豎直的方位上造成與流量成占比的磁感應電勢，電動勢的方向按“弗來明左手標準”，其值以下式
式中E-----感應電動勢，即流量數據信號，V;k-----指數；B-----磁感應強度，T；D----測量管內徑，m；---均值水流量，m/s。設液體的容積流量為，則式中K為儀表常數，K=4KB/πD。
EMF由流量控制器和轉化器兩絕大多數構成。控制器典型性構造圖示如圖所示2，測量管左右配有激磁磁圈，通激磁電流量后造成電磁場越過測量管，一對金屬電極裝在測量管內腔與液體相觸碰，找出磁感應電勢，送至轉化器。激磁電流量則由轉化器出示。
3、優點
EMF的測量安全通道是一段無阻流檢驗件的光潔接管，因不容易堵塞適用測量帶有固態顆粒物或植物纖維的固液二相流體力學，如木漿、煤水漿、礦漿、淤泥和廢水等。
EMF不造成因檢驗流量所產生的工作壓力損害，儀表的摩擦阻力僅是同一長短管路的壓損摩擦阻力，環保節能成效顯著，針對規定低摩擦阻力損害的大管經供水管**為合適。
EMF所測出的容積流量，事實上不會受到流體密度、黏度、溫度、工作壓力和純水電導率（要是在某閥值左右）轉變顯著的危害。
與別的絕大多數流量儀表對比，外置接管段規定較低。
EMF測量范疇度大，一般為20：1～50：1，能選流量范疇寬。滿度值液體水流量可在0.5～10m/s內選中。一些型號規格儀表可在當場依據必須擴張和變小流量（比如下設4十位數電阻器設置儀表常數）無須取出作離線下載實流校準。
EMF的規格范疇比別的種類流量儀表寬，從mm到3m。能測正反面雙重流量，也能測脈動流量，要是脈動頻率小于激磁頻率許多。儀表輸出實質上是線形的。
便于挑選與流體力學觸碰件的原材料種類，可運用于腐蝕流體力學。
4、缺點
EMF不可以測量純水電導率很低的液體，如石油制品和溶劑等。不可以測量汽體、蒸氣和帶有較多很大汽泡的液體。
通用性EMF因為內襯原材料和電氣設備絕緣層材料限定，不可以用以較高溫度的液體；一些型號規格儀表用以過小于室內溫度的液體，因測量在水管外凝露（或霜）而損壞絕緣層。
5、分類
銷售市場上通用性商品和獨特型儀表能夠從不一樣視角歸類。如按激磁電流量方法區劃，有直流電激磁、溝通交流（直流或別的頻率）激磁、高頻矩形框波激磁和雙頻矩形框波激磁。幾類激磁方法的波型見圖3。
按輸出數據信號聯線和激磁（或開關電源）聯線的風格歸類，有四線制和二線制。
按轉化器與控制器拼裝方法歸類，有分離出來型和一體形。
按流量控制器與管路聯接方式歸類，有活套法蘭、法蘭盤夾裝聯接、環境衛生型聯接和螺栓連接。
按流量控制器金屬電極是不是與被測液體觸碰歸類，有觸碰型和非接觸型。按流量控制器構造歸類，有短管型和插進型。
按主要用途歸類，有通用性、隔爆型、環境衛生型、防侵水型和深潛型等。
上海瓷熙儀器儀表有限公司是一家家族企業，從事高精度流量計的研發和生產，我們的產品目前已經遠銷國外150多個國家，和外國的許多客戶建立了長久的合作伙伴關系。我們的產品以客戶需求為主導，定制化的服務結構也解決了特殊客戶的需求，滿足一切客戶的需求，是我們企業產品的導向！
