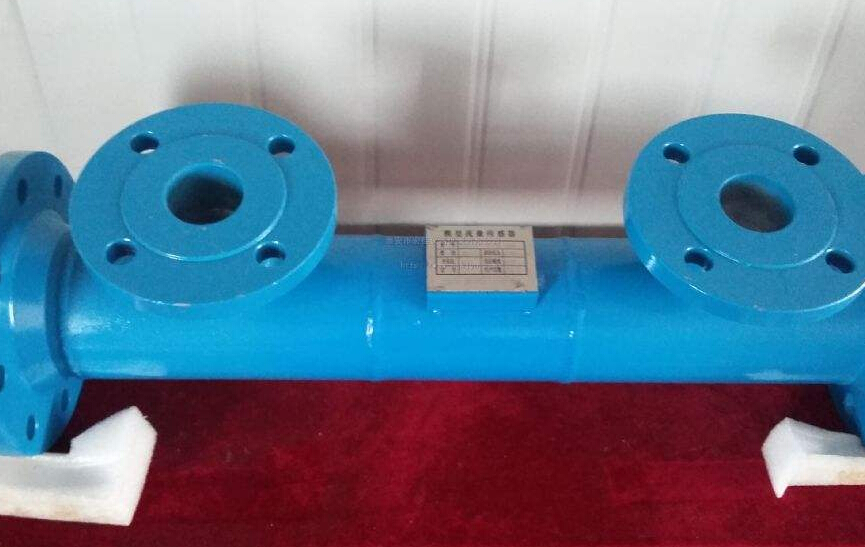

楔形流量計的安裝方法
來源：上海瓷熙儀器儀表有限公司
發布時間：2019-11-15 08:36:25
楔形流量計的安裝方法，一般契形總流量附帶前后左右精確測量管，可在水準或豎直安裝及應用。當控制器在豎直管路上安裝時，流體應由上而下流動性。精確測量液體時要留意使氣體壓力變送器能翻滿地清除汽泡，以防造成儀表盤零點漂移
楔形流量計安裝常見問題：
(1)安裝要確保流體立即暢順地流動性。應盡量減少在挨近調節閥門和半閉閘閥以后安裝流量計。
(2對新安裝或檢修過的管路，在運作前應開展清理，以沖走管中的銹跡、污垢渣和淤泥。
(3)安裝地址應挑選震動和沖擊性小的場地，或采用減震對策。
(4)流量計安裝時，密封墊的公稱直徑須超過管路公稱直徑，以避免出現干撓管道流體。
(5)具備恰當?shù)某鰵饪跁r其他安裝部位還可以。
(6)為有利于變送器調零強烈推薦應用三閥組。
(7)對通用型楔式流量計，能夠雙重檢驗，商品出廠設置時標識方位“→”為流量計校準時的方位，因而提議按此方位安裝。
對一體化楔式總流量變送器，商品出廠設置時已標識了總流量方位，安裝時務必留意取壓口髙壓側一直在流體流入一側；
(8)針對豎直安裝，因為輕度的靜力學熱電效應危害，務必留意變送器調零。
(9大規格楔式流量計的起吊方法：
楔形流量計取壓口方位及氣體壓力變送器部位：
變送器維持水準安裝，依據精確測量流體的不一樣特性，可安裝在高、低取壓口的上邊或正下方。安裝的標準是為了確保液體的隨意順暢，及其防止汽體進到變送器導壓控制回路中。
(1)精確測量液體時，流量計管路里務必填滿液體。
(2)豎直安裝時，液體流入應由上而下。
(3)針對液體的運用，取壓口部位提議水準或斜放，變送器強烈推薦安裝在與流量計水準或小于流量計的部位。
楔形流量計導壓管的鋪設：
對一體化總流量變送器，導壓管已產成品出廠設置時安裝聯接好，客戶要是將差壓電信號引至積算儀或系統軟件就能。
對一般流量計，導壓管的鋪設還應留意下列層面：
(1)應按被測流體的特性主要參數應用耐壓試驗、抗腐蝕的原材料生產制造，其公稱直徑不可低于6mm，長短zui貴在16m以內。
(2)導壓管應豎直或歪斜鋪設，為了防止氣體壓力數據信號失幀，正空氣壓力導壓管應盡可能挨近鋪設，寒冷地區導壓管應做防寒解決。
(3)對法蘭盤型取壓插口，務必選用同樣種類及工作壓力級別
