產品介紹

U型管質量流量計的特點是測量精確度高，可測量大部分流體，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體，并且對應對迎流流速分布不敏感，因而無上下游直管段要求，測量值對流體粘度不敏感，流體密度變化對測量值得值的影響微小。

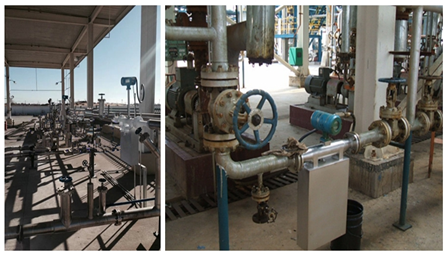

U型管質量流量計

u型管質量流量計的工作原理

u型管質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量，當滿足兩個條件，首先雙彎管以一定的頻率振動，其次管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。

u型管質量流量計的選型技巧

u型管質量流量計進行選型時，應向產品方提供流量范圍（最大流量、額定流量、常用流量、最小流量），管道尺寸（內徑、外徑），操作壓力，介質溫度，介質密度（或比重）和粘度，介質允許流速，準確度。此外還應提供現場安裝的要求：如電纜長度、信號的制式、防爆標志、環境條件等等。

u型管質量流量計的安裝要求

u型管質量流量計的安裝位置應當遠離會造成管道機械振動的地方，如果傳感器在同一條管線上進行串聯使用，應當特別防止傳感器由于共振而產生的互相影響，傳感器之間的距離必須至少大于傳感器外形尺寸寬度的三倍以上，傳感器的安裝位置應當注意工藝的管線由于溫度造成的變化從而引起伸縮和變形，注意特別不能安裝在工藝管線的膨脹節附近，如果安裝在膨脹節附近，就會影響測量準確度，主要是由于管道伸縮會造成橫向應力，使得傳感器零點發生變化，傳感器的安裝位置應當適當遠離工業的電磁干擾源，如大功率電動機、變壓器等，否則傳感器中測量管的自諧振動會受到干擾，速度傳感器檢測出來的微弱信號有可能被淹沒在電磁干擾的噪聲中。傳感器應遠離變壓器、電動機至少保持5米以上的安全距離。
