丙烯腈電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計，優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，除了可以測量丙烯腈介質外，還可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。

丙烯腈電磁流量計

電磁流量計的工作原理

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

丙烯腈電磁流量計的選型技巧

根據丙烯腈介質范圍和流速來選擇電磁流量計的口徑，量程可以根據兩條原則來選擇:一是儀表滿量程大于預計的最大流量值，二是正常流值大于儀表滿量程的50%，以保證一定的測量精度，根據最大流量、常用流量、最小流量、工藝管徑、介質溫度、介質壓力、是否有負壓情況存在進行選型，根據了解到的被介質性質，確定電極材料，根據了解到的介質溫度確定采用橡膠還是四氟內襯，根據了解到的介質壓力，選擇表體法蘭規格，確定介質的電導率以及用戶要求，最后確定丙烯腈電磁流量計的產品型號。

丙烯腈電磁流量計的安裝說明

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。

1. 應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；



2. 應安裝在管道上上升處；



3. 在開口排放管道安裝，應安裝在管道的較低處；

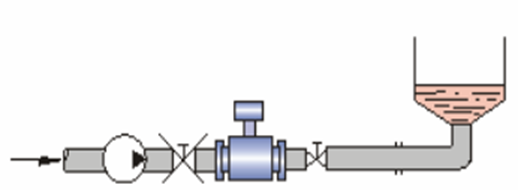

4. 應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

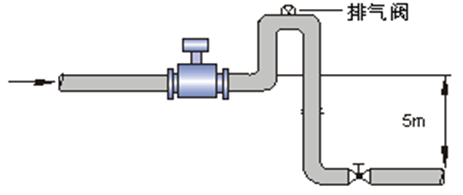

5. 若管道落差超過5m時，在傳感器的下游安裝排氣閥；

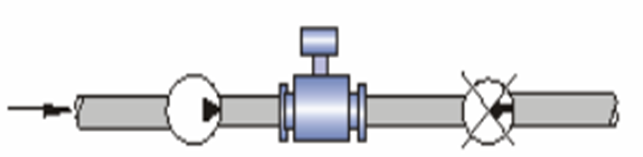

6. 傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；



7. 在測量井內安裝流量計的方式；



如果您對此商品感興趣，可直接聯系客服：189-3076-6208

丙烯腈電磁流量計的產品參數
