不銹鋼齒輪泵一種齒輪泵，具體地說是一種具有耐酸、耐磨功能的齒輪泵。按照本實用新型所提供的設計方案，在殼體上安裝主動軸與被動軸，在主動軸位于殼體內的一段上安裝齒輪，在被動軸上安裝與齒輪嚙合的齒輪，形成一對齒輪副，在殼體上設置物料的進口與出口，其特征是：在殼體內容納齒輪副的空腔內壁設置陶瓷板。本裝置通過改變齒輪泵的構造，來提高不銹鋼齒輪泵的耐酸及耐磨性能。

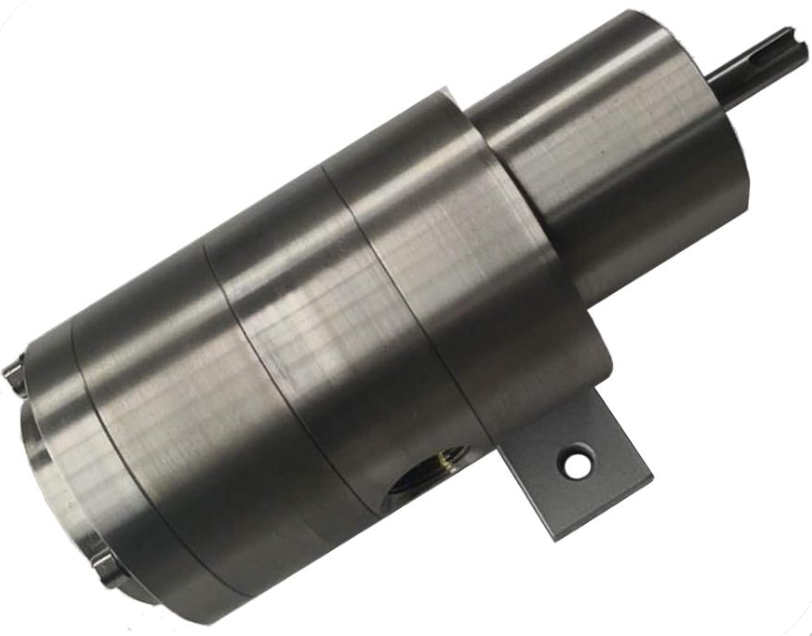

不銹鋼齒輪泵

不銹鋼齒輪泵的工作原理

不銹鋼齒輪泵是通過一對相互嚙合的齒輪，其中一個是主動齒輪，另外一個是被動齒輪，由主動齒輪帶動嚙合旋轉。殼體留有較小的間隙，當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與殼體之間被齒輪推動前進，送到排液腔，在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口。齒輪每旋轉一圈，排出的液體的體積是一定的，通過測算齒輪計量泵的轉速，從而得到不銹鋼齒輪泵的流量。
